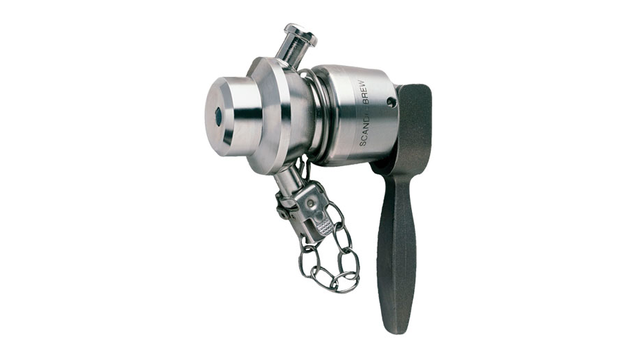

Valvula tomamuestras de membrana SB
La válvula de muestreo de membrana Alfa Laval SB es una forma compacta y rentable de tomar muestras a granel o asépticas de tanques y tuberías en fábricas de cerveza (y otros procesos higiénicos como alimentación y lácteos) en condiciones estériles. Esta válvula de muestreo aséptica es adecuada para productos muy viscosos, como la levadura de cosecha, y garantiza un riesgo mínimo de contaminación, una gran precisión, una repetibilidad excepcional y una excelente fiabilidad.
Muestreo en línea seguro en formato compacto
- Aséptico y esterilizable para garantizar una muestra higiénica con un bajo coste de inversión
- Sin riesgo de contaminación de la muestra: diseñado para una esterilización eficaz in situ con alcohol o vapor antes y después de cada muestra
- Métodos de muestreo flexibles: disponibles en versiones de activación manual, manual con micropuerto para aguja hipodérmica o neumática.
- Fiable: hasta 10 bares de presión
- Procedimientos seguros de muestreo
Diseño higiénico versátil: Fabricado en una sola pieza de acero inoxidable, el cuerpo de la válvula presenta superficies lisas y sin grietas. Al no haber soldaduras, no hay riesgo de formación de poros ni de grietas en las soldaduras, con el consiguiente riesgo de acumulación de bacterias. Esta válvula higiénica de gran versatilidad está disponible en varias versiones diferentes para garantizar la fiabilidad y seguridad de las muestras en una amplia gama de aplicaciones.
Tecnología

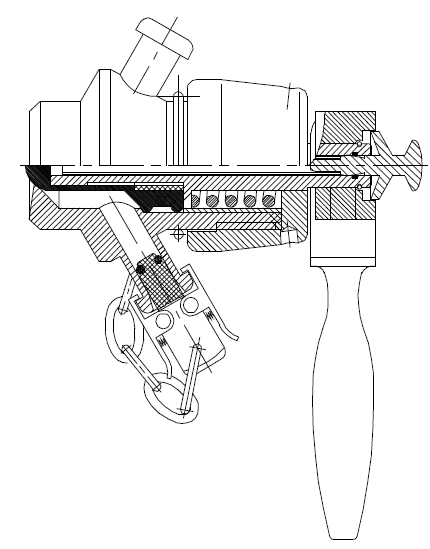

La válvula consta de un cuerpo de válvula, un actuador y un sello de membrana colocado en el vástago del actuador, que funciona como tapón elástico. La válvula se esteriliza in situ con alcohol o vapor. La membrana forma un sello directamente contra el producto para garantizar una toma de muestras representativa y proporciona resultados repetibles a salvo de la contaminación secundaria.
La válvula está disponible en tres diseños de actuador diferentes:
- Manual: Para su activación manual.
- Manual + micro-vía: Para su activación manual o la toma de muestras con una aguja hipodérmica que penetre en la membrana para tomar muestras.
- Manual + Neumática: Para su activación manual o neumática cuando la válvula está conectada a tuberías para la toma de muestras automática. La válvula se suministra con conexiones de salida de tubería.

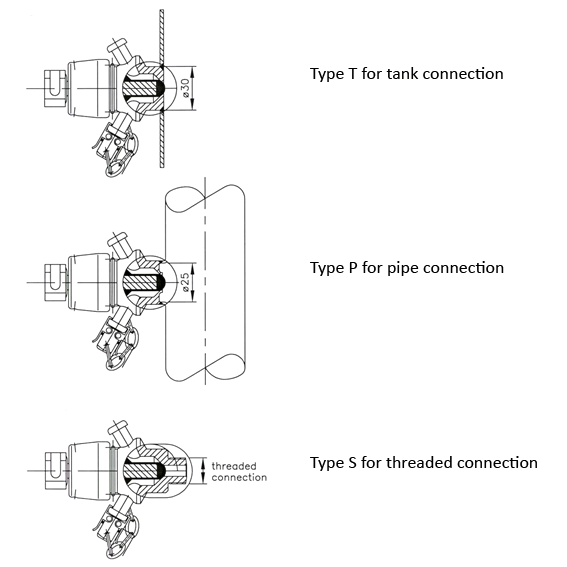

Tipo T para la conexión al tanque
La válvula está disponible en tres diseños de montaje diferentes:
Cómo funciona
Principio de funcionamiento
La válvula está disponible con tres tipos diferentes de conexión: tanque, tubería y roscado. Funcionan en base al mismo principio. Antes de que la válvula se abra, el cierre debe colocarse en la conexión de la manguera superior. Cuando el mando se gira a la posición horizontal, la muestra comienza a fluir a través de la salida inferior. Cuando el mando se devuelve a la posición vertical, la válvula se cierra y el mando puede retirarse si es necesario. Se pueden tomar muestras asépticas mediante un tipo de válvula especial con micropuerto. Si retira la tapa roja, puede insertar una aguja hipodérmica a través de un canal central que va al interior de la membrana para tomar una muestra aséptica con la válvula en posición cerrada. Tras la toma de muestras, lave la válvula con agua o alcohol. La válvula se puede esterilizar con alcohol o vapor.

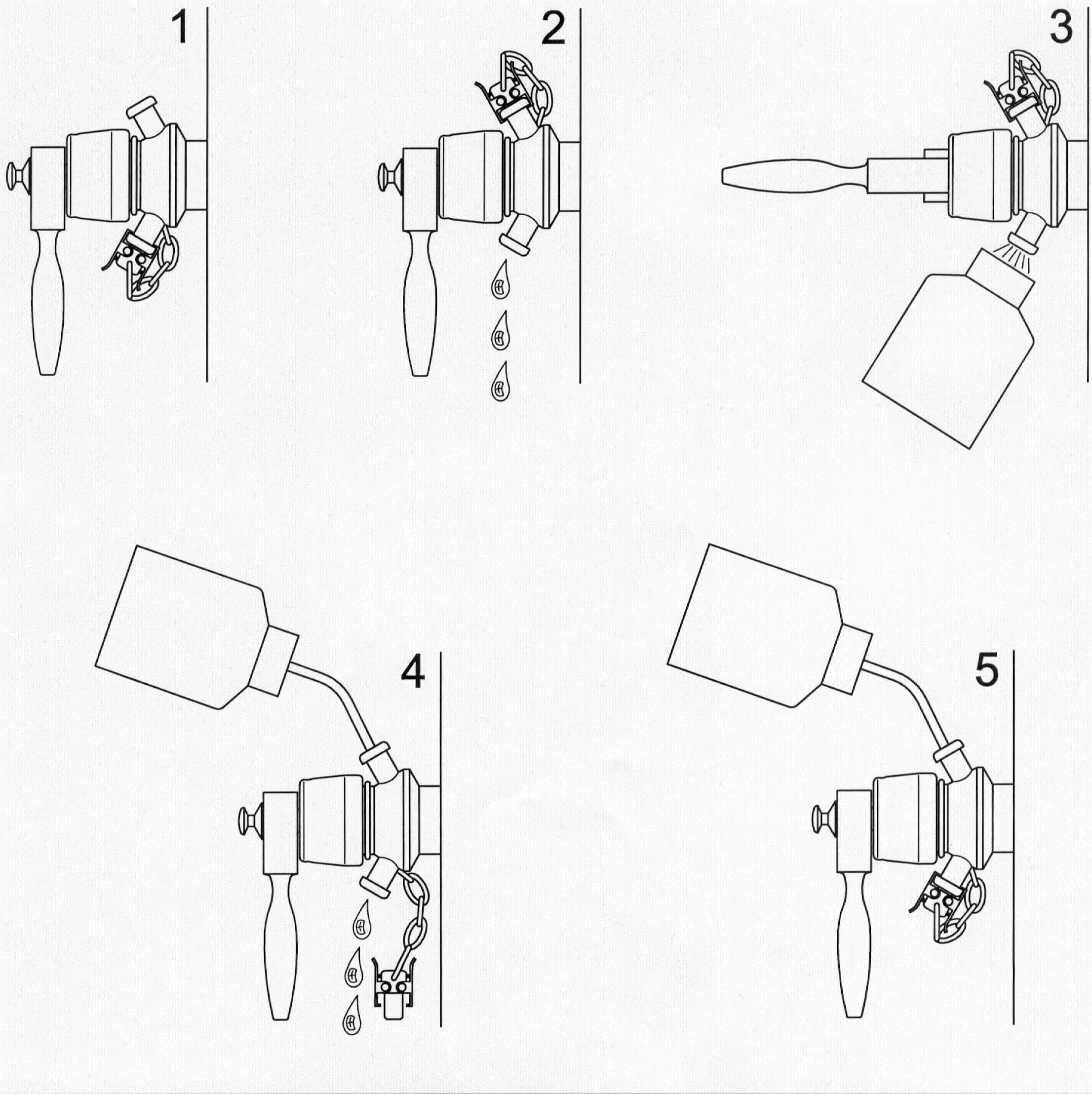

Funcionamiento y limpieza
1 Válvula sellada con alcohol.
2 El alcohol se drena y la válvula se puede esterilizar con vapor.
3 Se toma la muestra.
4 La válvula se limpia con agua/alcohol.
5 La válvula se sella con alcohol.
Más información
Puede obtener más información sobre la eficiencia, la funcionalidad y los detalles técnicos de la válvula tomamuestras de membrana SB.
Parte de una amplia gama de válvulas
Alfa Laval ofrece una amplia gama de válvulas concebidas para aplicaciones higiénicas en los productos lácteos, los alimentos, las bebidas, el cuidado del hogar &, la cosmética, la biotecnología y los productos farmacéuticos.
- Frasco SB Carlsberg de Alfa Laval
- Válvula tomamuestras de membrana SB de Alfa Laval
- Micro-vía para toma de muestra SB de Alfa Laval
- Válvula tomamuestras Unique de Alfa Laval
Para conocer una gama de válvulas más amplia, explore las distintas categorías de producto: válvulas de bola, válvulas de mariposa, válvulas de control/retención, válvulas de diafragma, válvulas de doble sello, válvulas de doble asiento, válvulas de seguridad, válvulas tomamuestras, válvulas de cierre y válvulas de un asiento.
Te podría interesar...
Válvula tomamuestras Unique
Tome muestras representativas en una variedad de procesos higiénicos, como alimentos y bebidas, cosmética y biofarmacia. Estas fiables válvulas de un asiento y doble asiento proporcionan una alta precisión, una reproducibilidad excepcional y una excelente fiabilidad.

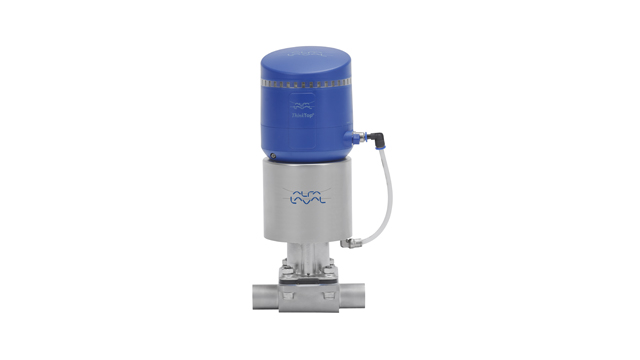

Unique DV-ST UltraPure
