Unique DV-ST UltraPure
Las válvulas de diafragma Unique DV-ST UltraPure de Alfa Laval son la elección natural para las industrias farmacéutica y biotecnológica, así como para otros procesos enfocados en la higiene. Estas válvulas compactas y ligeras constan de una serie de piezas base, que incluyen cuerpos de válvula, diafragmas, actuadores y manijas. Esta variedad de opciones le brinda múltiples configuraciones para satisfacer las necesidades exactas de sus procesos.
Cuerpos de válvula de alta calidad, diafragmas probados, actuadores confiables
- Diseño higiénico, compacto y ligero: cuerpos de válvula de alta calidad y acabados superficiales con bajo Ra
- Menor riesgo de contaminación: certificado para procesos asépticos, con cuerpo estándar bajo en ferrita u opción en alta aleación

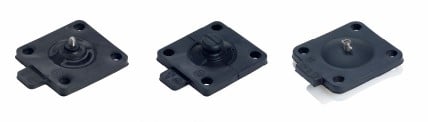

- Diafragma duradero: disponible en EPDM de alto rendimiento para resistir la operación continua con vapor a temperaturas extremas de hasta 180°C
- Actuadores de acero inoxidable: diseño flexible y universal en versiones Slim y de alta presión, con el respaldo de una garantía de cinco años
- Fácil instalación y validación con el respaldo del paquete de documentación Q-doc de Alfa Laval y su red global de socios de servicio
La válvula de diafragma Unique DV-ST UltraPure está disponible para operación neumática o manual. Para la operación neumática, las válvulas se controlan mediante actuadores que operan a presiones de producto de hasta 10 bar, dependiendo del tamaño de la válvula, el material del diafragma (EPDM, PTFE/EPDM y M-PTFE) y el actuador seleccionado. También hay una gama de unidades de indicación y control de fácil montaje entre las cuales elegir.

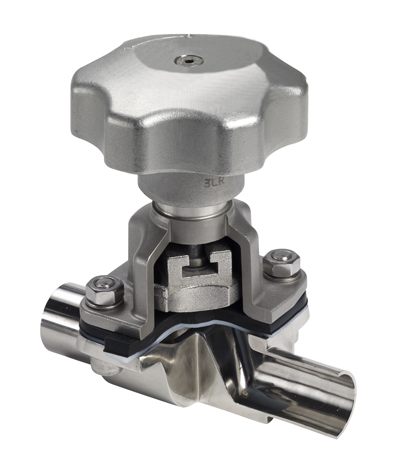

Para la operación manual, las válvulas de diafragma se controlan girando una manija unida al vástago. La manija cuenta con una protección estándar contra el exceso de cierre para ayudar a prolongar la vida útil del diafragma. Todas las piezas de acero están hechas de acero inoxidable o material compuesto, según el tipo de manija.
El estándar único DV-ST UltraPure consiste en un cuerpo de válvula, diafragma, manija o actuador. En la versión manual, un simple giro de la manija empuja el compresor hacia abajo en el diafragma, presionándolo contra la presa del cuerpo de la válvula y cerrando la válvula. También puede usar un actuador neumático para controlar la válvula. El actuador controla el movimiento axial de un pistón, de este modo abre o cierra la válvula dependiendo de la función del actuador. El actuador está disponible en tres versiones estándar: normalmente cerrado (NC), normalmente abierto (NO) y activado aire/aire (A/A) y está disponible de manera estándar para las demandas ATEX.
Clientes satisfechos
Catálogo «A mano»
El catálogo de productos de higiene «A mano» incluye folletos de productos, enlaces a animaciones, catálogos y listas para realizar pedidos.
Portal CAD
El portal CAD de Alfa Laval es una plataforma esencial para descargar información detallada sobre productos, planos en 2D y modelos de productos en 3D.
Pack de documentación Q-doc
Alfa Laval Q-doc es un completo paquete de documentación para nuestros equipos UltraPure, que garantiza la trazabilidad total de todas las piezas en contacto con el producto.
Echa un vistazo a la documentación Q-doc
Servicios
Nuestra red global de servicio dedicada le brinda asistencia con repuestos y experiencia, dondequiera que se encuentre y cuando lo necesite. Al garantizar un mayor tiempo de actividad, disponibilidad y optimización, le ayudamos a estar tranquilo y a maximizar el retorno de su inversión. Podemos trabajar con usted para integrar nuestros servicios en un contrato de servicio de Alfa Laval para que disfrute de un funcionamiento predecible y sin preocupaciones.
Más información sobre nuestra oferta de servicio Solución de problemas
Piezas de repuesto Asistencia técnica
Búsqueda por número de serie Certificación
Póngase en contacto con nosotros si tiene alguna duda o pregunta.
Vida útil prolongada de la válvula
Un actuador de diafragma de acero inoxidable libre de mantenimiento y con diseño autoclavable proporciona una alta resistencia a la corrosión. Esto garantiza una operación libre de problemas y una larga vida útil.
Actuadores para espacios reducidos y alta presión
Los actuadores totalmente de acero inoxidable para las válvulas de diafragma Alfa Laval Unique DV-ST UltraPure están disponibles en dos tipos: para tareas estándar y para alta presión. Ambos se ofrecen de manera estándar como actuadores de diafragma con certificación ATEX en versiones normalmente cerradas (NC), normalmente abiertas (NO) o activadas por aire/aire (A/A).
- La versión Alfa Laval Unique DV-ST UltraPure Slim (SS/SL) cuenta con el actuador estándar, el cual maneja presiones de producto normales de hasta 10 bar (∆=100%), dependiendo del tamaño de la válvula y del material del diafragma. Esbelto y compacto, este modelo minimiza las zonas muertas (dead legs) entre las válvulas y facilita la instalación correcta del ángulo de drenaje, incluso cuando el espacio es reducido. El actuador de diafragma SS/SL también incluye un limitador de carrera opcional para el control de flujo.
- La versión Alfa Laval Unique DV-ST UltraPure High Pressure (SS/HP) posee un actuador que maneja altas presiones de producto de hasta 10 bar (∆=0%), dependiendo del material del diafragma. Esta versión SS/HP asegura una operación segura y robusta en sistemas con presiones elevadas.
Tecnología de válvula DV-ST UltraPure única

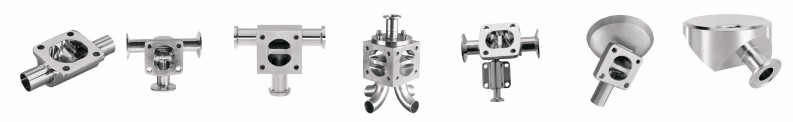

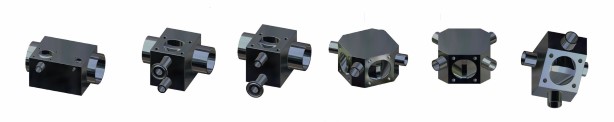

Los cuerpos de las válvulas tienen un bajo contenido de delta ferrita y un contenido de azufre definido como estándar en todas las válvulas forjadas y de bloqueo. Las válvulas de dos vías, incluidas las férulas para los cuerpos de los extremos de sujeción, están hechas de una sola pieza de metal. Las válvulas de salida de tanque y T están disponibles mecanizadas a partir de bloques en una multitud de configuraciones y materiales.

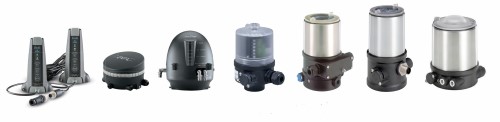

Las válvulas de diafragma asépticas están construidas alrededor de un diseño tipo vertedero y están disponibles con compuestos duros o blandos de PTFE con EPDM como respaldo a un diafragma de EPDM puro. Se pueden operar manualmente o con actuadores neumáticos que vienen con una gama de equipos de detección y control, que incluyen unidades de control, indicadores de posición, limitadores de carrera y posicionadores de válvula.
Servicio y fiabilidad
Las válvulas vienen con Alfa Laval Q-doc, un paquete de documentación integral que brinda total transparencia a toda la cadena de suministro. Esto ayuda a facilitar los procedimientos de compra e instalación y facilita los procedimientos de calificación, validación y control de cambios. Basado en el PIB, Q-doc cubre todos los aspectos del suministro de equipos farmacéuticos y de biotecnología y proporciona a los clientes un control de calidad transparente y bien documentado de los equipos de origen.

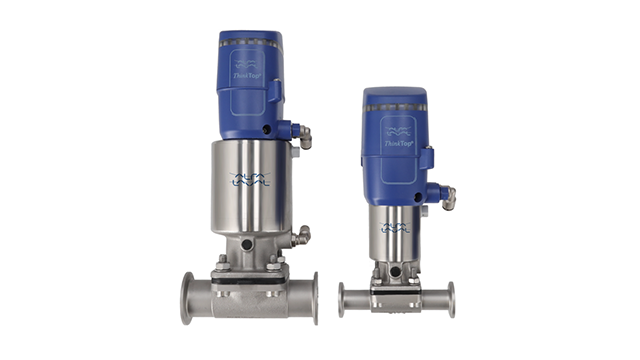

Ahorre agua con ThinkTop
Haga algo bueno por el medio ambiente y ahorre hasta un 95% en líquido CIP al limpiar sus válvulas. Innovaciones como las unidades de detección y control ThinkTop hacen un uso más eficiente de los recursos a la vez que protegen la higiene de los procesos. Añada ThinkTop a sus válvulas para optimizar sus procesos.
