LKB UltraPure

Estas válvulas de mariposa son válvulas on/off higiénicas para su uso con líquidos de viscosidad baja y media en aplicaciones de cuidado personal, biotecnología y farmacia.

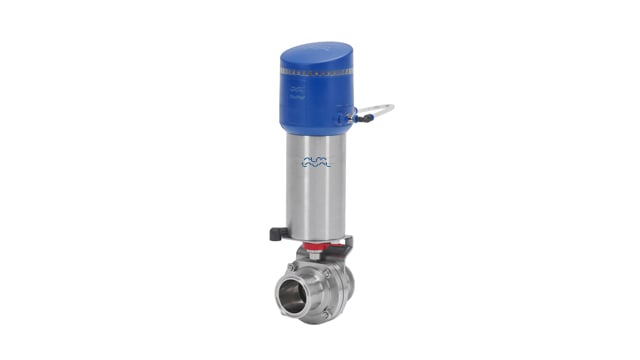

LKB Butterfly UltraPure Valve w ThinkTop V50 640x360

Amplia gama de válvulas de mariposa

Basada en la conocida plataforma de válvulas LKB de Alfa Laval, nuestra gama de válvulas de mariposa LKB UltraPure es una alternativa de precio competitivo a las válvulas de diafragma. Diseñada para su uso en aplicaciones de alta pureza, la gama consta de unidades fáciles de configurar diseñadas para satisfacer todo el espectro de requisitos de las aplicaciones higiénicas.

Está disponible una gama completa de dimensiones (ASME BPE, DIN 11850 e ISO 2037).

Para aplicaciones lácteas, de alimentación y bebidas, y de alta presión, Alfa Laval también ofrece la válvula de mariposa LKB tradicional.

Rendimiento higiénico

Las válvulas de mariposa LKB UltraPure incorporan varias características que garantizan un rendimiento higiénico fiable.

  • Las válvulas de mariposa LKB UltraPure están disponibles con acabados superficiales Ra < 0,5 µm, Ra < 0,4µm o EP (SF1 y SF4) para garantizar la facilidad de limpieza y minimizar los riesgos de contaminación.
  • El disco de acero inoxidable altamente pulido y los casquillos de cojinete acoplados a los vástagos del disco evitan la abrasión metal-metal y garantizan un movimiento más suave del disco.
  • El diámetro del vástago proporciona una resistencia al flujo particularmente baja, garantizando un tratamiento suave del producto para productos de baja y media viscosidad.
  • La avanzada tecnología de sellado de Alfa Laval proporciona mayor estabilidad térmica, mejor resistencia química y mayor resistencia a la tracción.
  • Para unas condiciones de soldadura perfectas, la versión ASME BPE de las válvulas de mariposa LKB UltraPure presenta extremos de soldadura con contenido de azufre definido. La mayor longitud de la válvula permite utilizar una máquina de soldadura orbital.

Control manual o automático

Las válvulas de mariposa LKB UltraPure pueden complementarse con:

  • Una maneta de accionamiento manual para bloquear mecánicamente la válvula en posición abierta o cerrada. Hay disponible una gama completa de mandos, incluido un mando bloqueable multiposición.
  • Un actuador neumático para el control automatizado en combinación con una unidad de indicación de válvulas o unidades de detección y control de válvulas ThinkTop de Alfa Laval. Hay disponible una selección de actuadores.

Total tranquilidad con documentación completa para la validación

Los equipos y componentes de la gama Alfa Laval BioPharm se suministran con Alfa Laval Q-doc, un completo paquete de documentación que proporciona una total transparencia de toda la cadena de suministro, desde la materia prima hasta la entrega final del equipo. Esto facilita los procedimientos de compra e instalación, así como los procedimientos de cualificación, validación y control de cambios. Basado en GDP (Good Documentation Practice), Alfa Laval Q-doc cubre todos los aspectos del suministro de equipos biotecnológicos y farmacéuticos y proporciona a los clientes una garantía de calidad transparente y bien documentada de los equipos suministrados.

El paquete Q-doc para las válvulas de mariposa LKB UltraPure incluye manuales de los equipos, pruebas de rendimiento, procedimientos de calidad y fabricación, certificados de materiales, trazabilidad de las piezas húmedas del producto y la información necesaria sobre piezas y servicios. Esta atención al detalle maximiza el tiempo de funcionamiento y minimiza los riesgos.

Para más información sobre normas y certificados, visite nuestro Portal BioPharm.

Ventajas del producto

  • Rendimiento higiénico
  • Alternativa económica a las válvulas de diafragma
  • Aplicaciones de alta pureza

Catálogo de productos

Última versión en línea de "Close at hand

Encuentre un producto Alfa Laval

Cómo funciona

La válvula de mariposa Alfa Laval LKB UltraPure funciona con una maneta manual de cuarto de vuelta o con un actuador neumático desde una ubicación remota. El actuador está disponible en tres versiones estándar: normalmente cerrado (NC), normalmente abierto (NO) y activado por aire/aire (A/A).

Para el accionamiento manual, una maneta bloquea mecánicamente la válvula en posición abierta o cerrada. Hay disponibles mandos de dos posiciones, de cuatro posiciones, reguladores de 90° y multiposición. Las válvulas manuales también pueden montarse con unidades de indicación para conocer la posición de la válvula (abierta/cerrada).

Para el funcionamiento neumático, un actuador convierte el movimiento axial del pistón en una rotación de 90° del eje. El par del actuador aumenta a medida que el disco de la válvula entra en contacto con el anillo de cierre de la válvula de mariposa y asegura el cierre correcto del asiento de la válvula.

Opciones

  • ThinkTop® para control e indicación
  • Unidad de indicación con microinterruptores
  • Unidad de indicación con sensores de proximidad inductivos
  • Unidad de indicación con sensores de proximidad Hall
  • Unidad de indicación antideflagrante con detectores de proximidad inductivos
  • Soporte para actuador
  • Maneta con dos o cuatro posiciones
  • Maneta para indicación eléctrica de posición
  • Maneta con infinitas posiciones intermedias
  • Maneta multiposición
  • Maneta multiposición bloqueable
  • Tapa especial para posición de maneta girada 90
  • Herramienta de servicio para el actuador
  • Herramienta de servicio para el montaje de discos de válvula de 25-38 mm (DN25 - DN40)
