Micro-vía para toma de muestra SB

Ampliamente utilizado en las industrias cervecera, alimentaria, láctea y de bebidas, el puerto de micromuestras Alfa Laval SB permite tomar muestras asépticas y microbiológicas representativas en pequeños volúmenes de depósitos y tuberías.

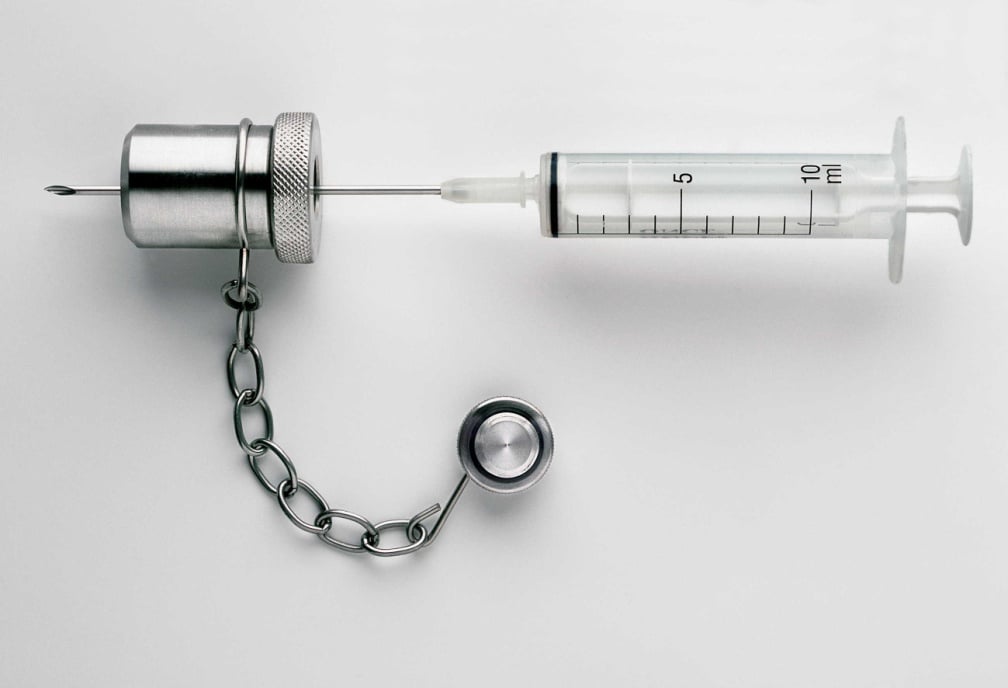

sb micro sample port left side 640x360

Muestreo aséptico para el control microbiológico

Para ayudar a garantizar la seguridad de los alimentos y las bebidas, el puerto de muestreo presenta un diseño higiénico sencillo con componentes mínimos que hace que la recogida de muestras a mitad de flujo sea fácil, cómoda y precisa.

Montaje versátil

El montaje directo en la pared del depósito, en la pared de la tubería o en los extremos de la tubería extruida, tanto en posición vertical como horizontal, hace que el puerto sea versátil y adecuado para una amplia gama de aplicaciones y proporciona la flexibilidad necesaria para satisfacer sus requisitos de muestreo.

Fácil de limpiar

El diseño higiénico garantiza una higiene óptima para un muestreo representativo. Cuando el puerto está situado en la pared del depósito o de la tubería, el extremo del tapón que está a ras de la pared se limpia automáticamente durante el ciclo rutinario de limpieza in situ (CIP). Para minimizar el riesgo de contaminación, es fácil esterilizar el resto del tapón con alcohol antes del muestreo.

Ventajas del producto

  • Diseño sencillo e higiénico
  • Higiene superior
  • Tamaño compacto

Catálogo de productos

Última versión en línea de "Close at hand

Encuentre un producto Alfa Laval

Cómo funciona

Construcción

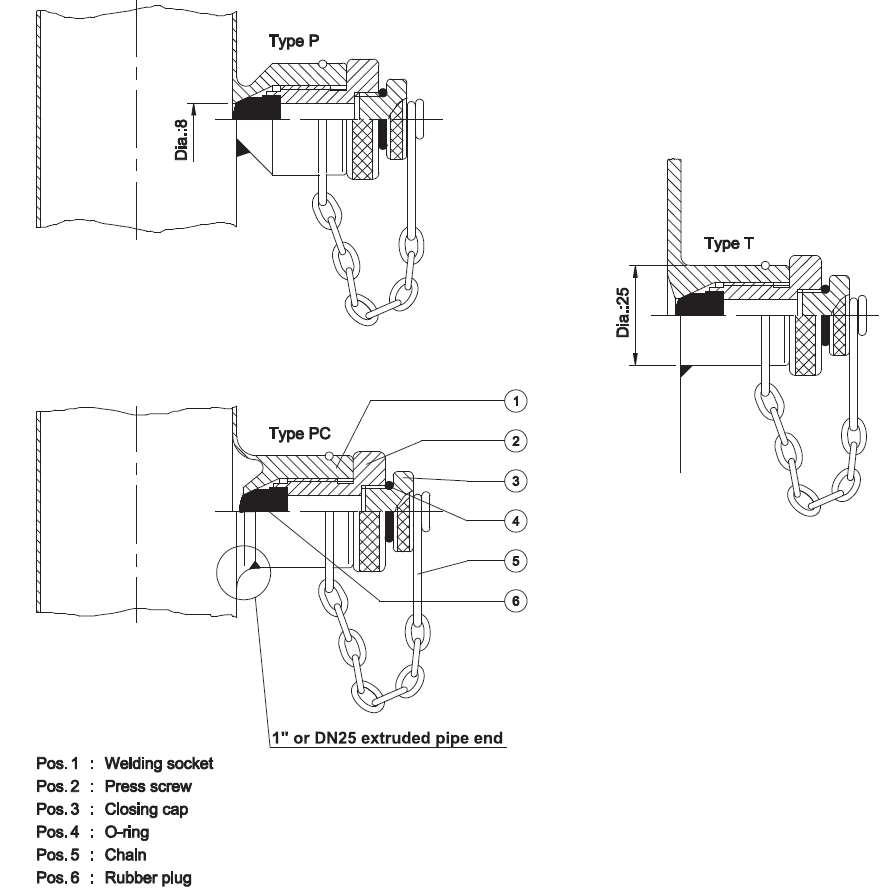

El orificio de toma de muestras consta de una carcasa fabricada como toma para soldar directamente a la pared del depósito o a la tubería, un tapón de goma que se coloca mediante un tornillo de presión, una junta tórica, una cadena y una tapa de cierre. Estos diferentes tipos de tomas se montan:

  • El manguito tipo T se suelda en un orificio de 25 mm de diámetro en la pared de un depósito.
  • El manguito tipo P se suelda a la pared de un tubo y, a continuación, se taladra un orificio de 8 mm.
  • El manguito de tipo PC se puede soldar a extremos de tubo extruido de hasta 1" y DN25.

Principio de funcionamiento

Para tomar una muestra, basta con desenroscar el tapón de cierre e introducir una aguja hipodérmica de un milímetro a través del tapón de goma.
