Sistema AlfaVap

Compacto y eficiente, el evaporador de película ascendente Alfa Laval AlfaVap concentra líquidos de ensuciamiento bajo a medio, así como líquidos altamente viscosos en una amplia gama de aplicaciones e industrias. Robusto, versátil y económico, es energéticamente eficiente, fácil de operar y mantener, y requiere un 50-70 % menos de altura que los evaporadores convencionales de carcasa y tubos. Su tamaño compacto facilita su instalación en instalaciones existentes.

AlfaVap evaporators

Arranques más compactos, más rápidos, mayor eficiencia térmica y mejor calidad del producto que los evaporadores de carcasa y tubos

  • Evaporador versátil y económico para la concentración de varios productos en una amplia gama de industrias
  • Mejora la calidad del producto, tiempos rápidos de arranque y parada, eficacia en transferencia de calor, perfecto para productos sensibles al calor.
  • Alta eficiencia energética debido al menor uso de vapor con múltiples efectos y unidades de recompresión de vapor térmicas y/o mecánicas
  • Más tiempo de actividad, menos mantenimiento. Mínimo de suciedad debido al efecto de autolimpieza con alta turbulencia y alta tasa de cizallamiento.
  • Compacto, ocupa un espacio entre 50 y 70% más bajo que los evaporadores de carcasa y tubos, reduciendo tiempo y costos de instalación y mantenimiento

Maximice el tiempo de actividad con el evaporador de placa de película ascendente Alfa Laval AlfaVap. Este evaporador de película trepadora rentable concentra los líquidos de proceso que contienen sólidos disueltos, de fácil manipulación concentraciones de medios y viscosidades más altas que evaporadores tubulares.

Instalar el Evaporador de película ascendente AlfaVap como un efecto de evaporación completo o una unidad de refuerzo rentable para aumentar la capacidad del evaporador existente utilizando las estructuras y controles existentes. Su baja altura hace que sea fácil de instalar en un solo piso con pocas bombas o ninguna. Esto reduce los costes de instalación.

Las aplicaciones típicas de un evaporador de película ascendente incluyen refinerías de azúcar, edulcorantes, proteínas de origen animal y vegetal, bioetanol y tareas de evaporación cáustica.

Reduzca sus requisitos de ingeniería con la experiencia de Alfa Laval, el desarrollo y el soporte de aplicaciones de procesos globales y una gama completa de soluciones de evaporador para una amplia selección de aplicaciones y capacidades. Nuestros diseños de sistemas completos incluyen recipientes, bombas, tuberías, conductos, instrumentos e ingeniería.

El AlfaVap encaja en nuestra planta de harina de atún existente y concentra agua de barra desde un 12 % hasta un 40 %. Un evaporador de película descendente convencional habría requerido un edificio completamente nuevo. - Sr. Cobas, Director Gerente, Conresa, España
En comparación con los intercambiadores de calor de carcasa y tubos, los evaporadores AlfaVap son más eficientes. La evaporación ocurre usando menos vapor por razones económicas. Hemos reducido nuestros costos de energía en un 10 %, mientras que la producción efectiva de la empresa ha aumentado.– Peter Simpson, Gerente Técnico, Chelsea Sugar Company Ltd., Nueva Zelanda

Vea nuestra gama completa de evaporadores

Póngase en contacto con nosotros

Alta eficiencia energética

El alto rendimiento térmico de los evaporadores de placas permite utilizar el calor procedente de distintas fuentes, como la recompresión mecánica y térmica, así como los vapores residuales de, por ejemplo, los secadores.

La forma más eficaz de reducir el consumo de vapor en los sistemas de evaporación es aumentar el número de efectos. Cada efecto ahorra vapor y reduce el coste energético. Gracias a su diseño compacto, un sistema Alfa Laval puede contener más efectos en un espacio determinado que cualquier sistema tradicional de película descendente.

Su reducido tamaño también permite reequipar los sistemas de película descendente existentes con un efecto Alfa Laval adicional, lo que se traduce en una reducción del consumo de vapor de hasta un 33%.

Fácil mantenimiento y más tiempo de actividad

El flujo altamente turbulento del evaporador de placas AlfaVap lo hace menos susceptible al ensuciamiento. Los patrones ondulados especiales garantizan un alto grado de turbulencia en toda la placa. Esta turbulencia no sólo reduce el ensuciamiento, sino que también hace que la limpieza química sea muy eficaz. El resultado es un sistema con muchas menos incrustaciones, menos costes de mantenimiento y más tiempo de funcionamiento.

Todas las superficies son fácilmente accesibles para el mantenimiento y pueden limpiarse in situ dentro del espacio físico de la unidad.

Capacidad flexible

La construcción en placas de AlfaVap facilita el ajuste de la capacidad para satisfacer las necesidades cambiantes, simplemente añadiendo o quitando placas, conservando el bastidor existente.

Alta calidad del producto

La baja temperatura combinada con el corto tiempo de permanencia en el evaporador de placas (debido a un bajo volumen de retención) garantiza un producto final de alta calidad con una decoloración mínima. El bajo volumen de retención también garantiza un arranque rápido y suave con un control sencillo.

Solución ideal para fluidos de alta viscosidad

Los evaporadores de placas AlfaVap mantienen un alto rendimiento térmico, incluso cuando se trata de líquidos viscosos. Un sistema de evaporación AlfaVap puede tratar fácilmente fluidos de más de 300 cP. Para viscosidades superiores, recomendamos los sistemas AlfaFlash de Alfa Laval.

Beneficios

  • Eficiencia energética
  • Instalación compacta
  • Corto tiempo de permanencia
  • Limpieza fácil y rápida
  • Capacidad flexible

Cómo funciona

La evaporación se utiliza para la concentración de un producto líquido.

Los sistemas de evaporación AlfaVap de Alfa Laval se basan en un diseño de placa y bastidor adaptado a los evaporadores. Los evaporadores de película ascendente AlfaVap utilizan el concepto de casete con las placas del evaporador soldadas por pares.

El vapor se aplica como fuente de calor en los canales soldados del evaporador AlfaVap mientras el producto pasa a través de canales con juntas. A medida que se produce la ebullición en el interior del AlfaVap, la mezcla de vapor y líquido asciende a la parte superior del evaporador. En el recipiente separador ciclónico se separan las fases de vapor y líquido.

En el sistema AlfaVap se aplica vacío para disminuir el punto de ebullición del agua. Esto significa que la ebullición se produce a una temperatura inferior a 100 °C. En algunas aplicaciones, el punto de ebullición es tan bajo como 40-50 °C.

El vacío en el sistema de evaporación se crea mediante una bomba de vacío y condensando los vapores del último efecto del sistema AlfaVap en un condensador adaptado para la condensación al vacío. La forma más eficaz de reducir el consumo de vapor en los sistemas de evaporación es aumentar el número de efectos. Cada efecto ahorra vapor y reduce el coste energético. Para un ahorro óptimo de vapor, el sistema suele constar de múltiples efectos, así como de algún tipo de reutilización del vapor, como el TVR (termorrecompresor de vapor) o el MVR (recompresor mecánico de vapor).

Un sistema AlfaVap completo incluye los evaporadores de placas, precalentadores, recipientes separadores ciclónicos, TVR o MVR, bombas, instrumentos, válvulas, conductos y tuberías y un PLC local con panel de control.

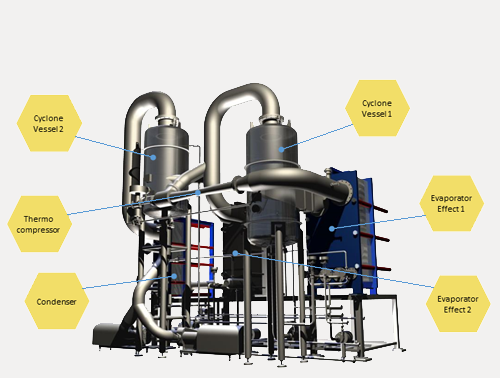

Principales componentes de un sistema de evaporación AlfaVap

AlfaVap evaporation system, main building blocks
