Alojamiento de válvula antovacío SB

La válvula antivacío SB de Alfa Laval minimiza el riesgo de implosión en depósitos de proceso cerrados sometidos a condiciones de vacío, como durante el llenado o vaciado del depósito, el aclarado en frío tras la limpieza en caliente o la limpieza cáustica en atmósfera de CO2. Capaz de integrarse en un sistema de tapa de tanque SCANDI BREW®, la válvula está diseñada para procesos higiénicos en las industrias cervecera, láctea, alimentaria y de bebidas.

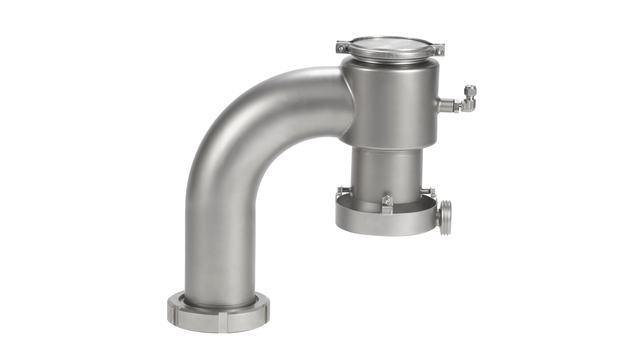

sb anti vacuum house left side 640x360

Protección eficaz contra el vacío

Cuando la seguridad del proceso y la fiabilidad de la producción son fundamentales, esta unidad ayuda a proteger los depósitos de las condiciones de vacío que pueden causar daños o deformaciones en el depósito y fugas de producto.

Rentable, fiable y fácil de instalar, proporciona una protección eficaz contra el vacío, al tiempo que aumenta la fiabilidad y seguridad del proceso.

Diseño higiénico versátil

Además de proporcionar protección contra el vacío del depósito, la unidad puede utilizarse en combinación con válvulas de seguridad o válvulas reguladoras para proporcionar protección contra la sobrepresión y protección del proceso, respectivamente.

Excelente capacidad de limpieza de las válvulas

La caseta antiaspiración permite alcanzar niveles de higiene excepcionalmente altos. Basta con conectar la unidad al sistema principal de limpieza in situ (CIP) mediante una boquilla CIP. Esto permite una limpieza rápida y eficaz durante el ciclo CIP rutinario del tanque.

Beneficios del producto

  • Riesgo mínimo de colapso del depósito debido a las condiciones de vacío internas
  • Totalmente limpiable con el sistema CIP
  • Fácil de integrar.
  • Baja inversión gracias a una instalación simplificada.

Catálogo de productos

Última versión en línea de "Close at hand

Encuentre un producto Alfa Laval

Cómo funciona

Construcción

Conforme a la directiva PED 97/23/CE, la cámara antivacío SB de Alfa Laval consta de una cámara de acero inoxidable AISI 316L, una cola de vacío y una junta de EPDM. Puede utilizarse como parte integrante de un sistema de tapa de depósito SCANDI BREW®.

Principio de funcionamiento

La caseta antivacío proporciona protección contra el colapso del depósito debido a condiciones de vacío interno. Cuando se utiliza con válvulas de seguridad, ayuda a proteger el depósito y garantizar la descarga si la presión en el depósito supera el valor de apertura preestablecido. Cuando se utiliza con válvulas reguladoras, ayuda a garantizar el alivio de presión si la presión en el tanque supera el valor de apertura preestablecido.

Limpieza in situ (CIP)

Durante cada ciclo de limpieza del tanque, un pequeño volumen de líquido de limpieza (aproximadamente 500 a 800 l/min.) pasará por el cuerpo de la válvula y limpiará el asiento. Para garantizar un lavado a fondo del asiento de la válvula, es necesario abrir la válvula a la fuerza y debe hacerse cuando no haya presión en el tanque. Se recomienda el uso de un colector de drenaje para evitar que el fluido CIP se derrame sobre el tanque.

Opciones

Para la protección contra la sobrepresión del depósito y la protección del proceso, la cámara antivacío SB puede combinarse con una cámara de CO2, una válvula limitadora de presión y una válvula de escape de presión.
