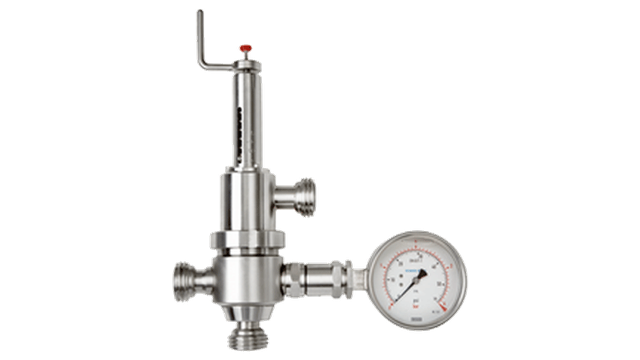

Regulador de presión de depósito SB
El regulador de presión de tanques SB de Alfa Laval mantiene y regula la presión superior de los tanques de presión durante el llenado, el procesamiento y el vaciado. Normalmente se conecta directamente a la tubería de gas/CIP que conduce a la parte superior del depósito o se incorpora a un panel de flujo. El regulador puede integrarse con un sistema de tapa de depósito SCANDI BREW®.
Control seguro de la presión superior del depósito
Mantener la presión de trabajo en la parte superior del depósito es fundamental. El regulador de presión de la cisterna garantiza que la presión en el espacio de vapor de una cisterna de proceso esté siempre en el valor óptimo. Esto garantiza la seguridad y eficacia de sus procesos y salvaguarda la integridad del producto.
Diseño higiénico modular
Todos los componentes del regulador de presión están fabricados con materiales higiénicos de alta calidad que cumplen las estrictas normas de procesamiento de alimentos y bebidas. El diseño modular ofrece la flexibilidad necesaria para satisfacer la mayoría de los requisitos de instalación. La higiene está garantizada gracias al uso de un adaptador CIP que permite una limpieza total.
Ventajas del producto
- Presión constante en la parte superior del depósito durante el llenado, el procesamiento y el vaciado
- Ajuste fiable de la presión de trabajo
- Totalmente limpiable con el sistema CIP
Catálogo de productos
Cómo funciona
Construcción
El regulador de presión del depósito consiste en una unidad de válvula única que incorpora una válvula de escape de presión, una válvula de suministro de presión y una conexión para un manómetro. El regulador de presión puede suministrarse con una válvula con diferentes versiones de la unidad de muelle/regulación:
- Ajuste fijo (sólo una presión)
- Regulación variable
- Actuador neumático
El regulador puede integrarse con un sistema de depósito SCANDI BREW®.
Principio de funcionamiento
La unidad de válvula se suministra con un ajuste fijo o variable, que ajusta la presión de descarga a la presión de trabajo requerida en el depósito. Cuando la presión en la parte superior del depósito supera la presión preestablecida, el regulador libera el gas a través del puerto de venteo para su descarga atmosférica o para su recogida. Si la presión superior del depósito disminuye, se suministra gas a través de la conexión de suministro de gas situada en la parte inferior.
Limpieza in situ (CIP)

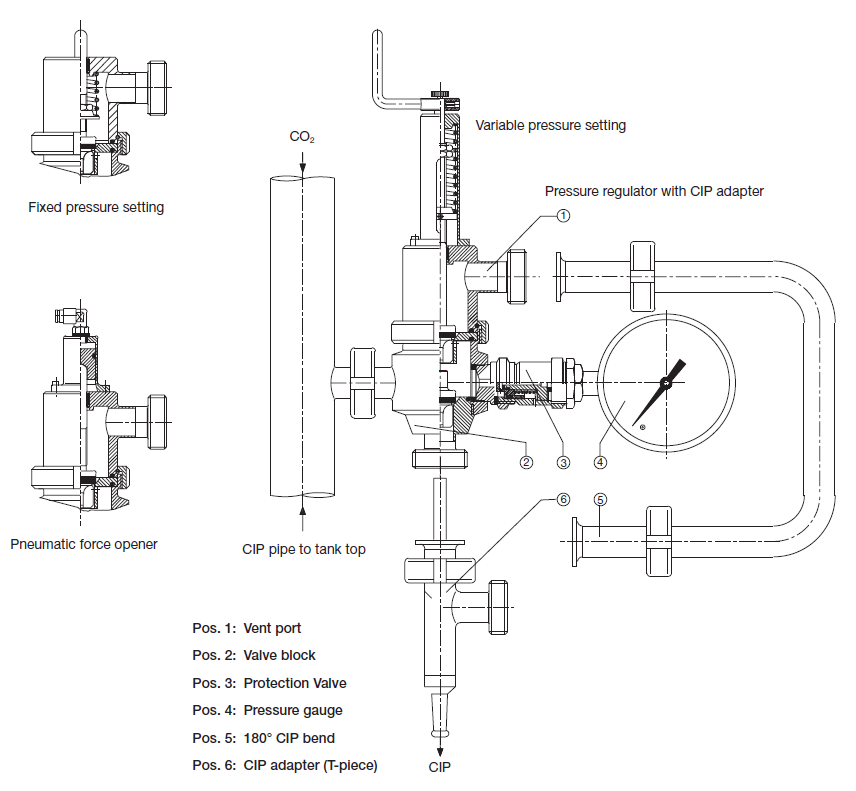

El regulador de presión de la cuba debe limpiarse entre cada lote. Se incorpora al procedimiento CIP de la cisterna mediante el adaptador CIP opcional. Antes de la limpieza, el adaptador CIP se monta en el regulador de presión; fuerza la apertura de la válvula de suministro de gas y la válvula de alivio de presión y permite su limpieza completa. Durante el procedimiento CIP, todas las funciones están bloqueadas. Véase el dibujo esquemático del regulador.
Opciones
- Adaptador CIP (pieza en T y codo de 180°)
- Manómetro
- Válvula de protección para el manómetro cuando la presión CIP supera el rango del manómetro
- Soportes de montaje
- Abridor de fuerza
- Soporte de montaje en el reverso del bloque de válvulas
