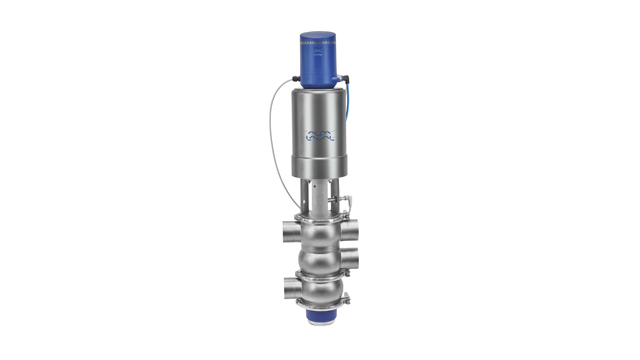

Unique Mixproof 3-Body
Las válvulas a prueba de mezcla permiten el flujo simultáneo de dos productos o fluidos diferentes a través de la misma válvula sin riesgo de contaminación cruzada. La válvula también está equipada con una función de conmutación.
Funcionamiento rentable, seguro y sin derrames
- Funcionamiento sin derrames
- Mantenimiento simplificado
- Alto nivel de higiene
- Excelente nivel de seguridad
- Basado en una plataforma de probada eficacia
La válvula Mixproof de tres cuerpos, única en su género, ofrece un flujo de proceso óptimo, una higiene excepcional, un tiempo de actividad máximo y un bajo coste total de propiedad. Su diseño modular de tres cuerpos garantiza un manejo fiable de los fluidos y una gran seguridad, lo que la convierte en la opción perfecta como válvula de conmutación para aplicaciones higiénicas. Esto se traduce en un ahorro sustancial y en una mayor eficiencia.
¿Cómo funcionan las válvulas de seguridad?

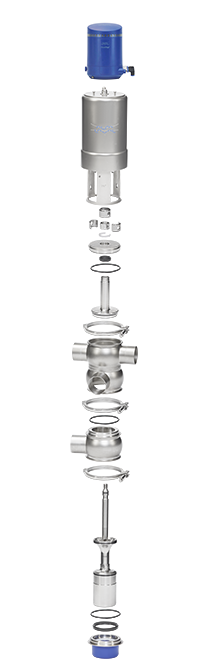

Construcción
El concepto de la válvula Unique Mixproof de Alfa Laval se basa en una serie de componentes básicos, que incluyen el cuerpo de la válvula, el tapón de la válvula y el actuador, así como opciones de limpieza y accesorios compatibles con una amplia gama de aplicaciones. Con el uso de estos componentes, es posible construir una válvula Unique Mixproof que coincida con sus requisitos exactos de proceso.
Para facilitar el mantenimiento, la válvula Unique Mixproof de cuerpo triple de Alfa Laval también cuenta con orificios de detección de fugas que proporcionan notificación anticipada de desgaste o daños en las juntas tóricas estáticas. Los operadores pueden inspeccionar la válvula visualmente en cualquier momento sin tener que desmontarla.
Principio de funcionamiento
La válvula Unique Mixproof de cuerpo triple de Alfa Laval tiene un asiento antimezcla normalmente cerrado (NC) y un asiento único normalmente abierto (NO). La válvula se controla por control remoto mediante aire comprimido.
Para separar los dos líquidos, la válvula cuenta con dos tapones y sellos independientes. El espacio entre los dos sellos forma una cámara de fugas atmosférica. En el raro caso de que se produzca una fuga accidental de producto, este fluye a la cámara de fugas y se descarga por la salida de fugas.
Cuando la válvula está abierta, la cámara de fugas está cerrada. Luego el producto puede fluir desde la sección superior del cuerpo a la sección media del cuerpo sin vertidos.
Cuando la válvula está cerrada, la cámara de fugas está abierta. Luego el producto puede fluir desde la sección inferior del cuerpo a la sección media del cuerpo sin vertidos.
La válvula puede limpiarse y protegerse contra los golpes de ariete fácilmente según los requisitos específicos del proceso y la configuración de la válvula. (No se produce ningún vertido del producto durante el funcionamiento de la válvula).
Sistema SpiralClean
Para garantizar el funcionamiento higiénico de su gama de válvulas antimezcla Unique Mixproof, Alfa Laval ofrece su sistema SpiralClean para limpiar el exterior de los equilibradores superior e inferior de las válvulas. El sistema SpiralClean de Alfa Laval utiliza menos suministro de fluidos de limpieza y reduce el tiempo necesario para la operación; se recomienda su uso en procesos con un alto contenido de materia seca. Todos los dispositivos CIP externos para válvulas Unique Mixproof incluyen el diseño SpiralClean de serie.
Otro gran beneficio es que SpiralClean permite que la válvula Unique Mixproof prolongue la vida útil del producto.
Principio de funcionamiento
La válvula de tres vías «Mixproof» de Alfa Laval cuenta con un asiento «Mixproof» normalmente cerrado (NC) y un asiento único normalmente abierto (NO). Esta válvula de control de tres vías se acciona de forma remota mediante aire comprimido.
Para separar los dos líquidos, la válvula Mixproof de Alfa Laval cuenta con dos juntas de obturación independientes. El espacio entre ambas juntas forma una cámara de fuga a presión atmosférica. En el improbable caso de que se produzca una fuga accidental del producto, este fluye hacia la cámara de fuga y se descarga a través de la salida de fuga.
Cuando la válvula está abierta, la cámara de fugas permanece cerrada. De este modo, el producto puede fluir desde la sección superior del cuerpo hacia la sección central sin derramarse.
Cuando la válvula está cerrada, la cámara de fuga está abierta. De este modo, el producto puede fluir desde la sección inferior del cuerpo hacia la sección central sin derramarse.
La válvula se puede limpiar fácilmente y proteger contra los efectos de los golpes de ariete, de acuerdo con los requisitos específicos del proceso y la configuración de la válvula. (No se producen derrames de producto durante el funcionamiento de la válvula).
Sistema SpiralClean
Para garantizar las condiciones higiénicas de funcionamiento de su gama de válvulas anticonfusión, Alfa Laval ofrece su sistema SpiralClean para limpiar el exterior de los equilibradores superior e inferior de las válvulas. Alfa Laval SpiralClean consume menos líquido de limpieza y requiere menos tiempo; se recomienda su uso en procesos con un alto contenido de materia seca. Todos los dispositivos CIP externos para válvulas anticonfusión Unique incluyen de serie el diseño SpiralClean.
Otra gran ventaja: SpiralClean permite que la válvula mezcladora de tres vías prolongue la vida útil del producto.
Catálogo «A mano»
El catálogo de productos de higiene «A mano» incluye folletos de productos, enlaces a animaciones, catálogos y listas para realizar pedidos.
Portal CAD
El portal CAD de Alfa Laval es una plataforma esencial para descargar información detallada sobre productos, planos en 2D y modelos de productos en 3D.
Servicios
Nuestra red global de servicio dedicada le brinda asistencia con repuestos y experiencia, dondequiera que se encuentre y cuando lo necesite. Al garantizar un mayor tiempo de actividad, disponibilidad y optimización, le ayudamos a estar tranquilo y a maximizar el retorno de su inversión. Podemos trabajar con usted para integrar nuestros servicios en un contrato de servicio de Alfa Laval para que disfrute de un funcionamiento predecible y sin preocupaciones.
Más información sobre nuestra oferta de servicio Solución de problemas
Piezas de repuesto Asistencia técnica
Búsqueda por número de serie Certificación
Póngase en contacto con nosotros si tiene alguna duda o pregunta.
Una válvula anitmezcla rentable
Logre unos resultados excepcionales y ahorre dinero. Sustituya dos o más válvulas de otros tipos por una sola válvula Unique Mixproof de cuerpo triple de Alfa Laval. Los dos tapones independientes y el diseño perfectamente equilibrado permiten que dos fluidos diferentes pasen a través de la misma válvula sin riesgo de contaminación cruzada, incluso en caso de que se produzca un choque de presión.
Funcionamiento excepcional sin vertidos
Disfrute de un funcionamiento sin derrames durante mucho tiempo Para garantizar un funcionamiento seguro e higiénico, el diseño de doble asiento evita la contaminación cruzada, mientras que los sellos de doble reborde labio aumentan la protección.
Facilidad de limpieza y mantenimiento
El mantenimiento y la limpieza son rápidos y fáciles debido a un diseño de carga superior, la ausencia de componentes ajustables, un actuador fácil de mantener y detección de fugas integrada en todos los sellos. Las válvulas antimezcla Unique Mixproof de cuerpo triple siempre están equipadas con función de elevación del asiento y empuje del asiento, por lo que cumplen estrictos estándares de higiene.
Facilidad de configuración y actualización
Personalice la válvula Unique Mixproof de cuerpo triple de Alfa Laval para adaptarla a sus necesidades con el fin de optimizar su proceso higiénico. Su diseño modular también facilita la aplicación de la válvula de doble asiento si es necesario modificar su proceso, al tiempo que garantiza una producción eficiente, higiénica y continua.
Para obtener el máximo beneficio de utilizar válvulas Unique Mixproof, combínelas con las unidades de control y detección de válvulas ThinkTop y ThinkTop Basic de Alfa Laval.
