Intercambiadores de calor tubo dentro de tubo
Diseñado específicamente para la calefacción y refrigeración de lodos que contienen fibras y partículas.

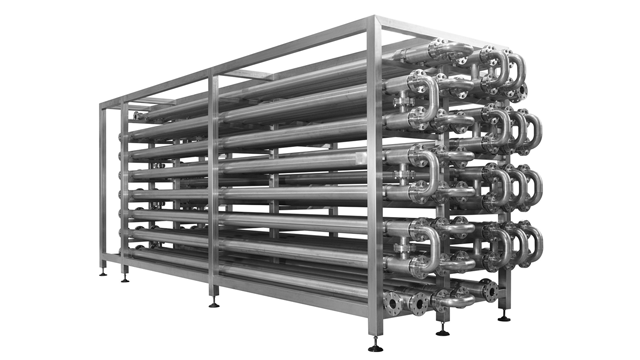

El nuevo intercambiador de calor tubo en tubo de Alfa Laval está diseñado específicamente para lodos que contienen fibras y partículas, lo que lo hace ideal para la calefacción y refrigeración de la mayoría de los lodos de aguas residuales. El equipo consiste en un solo tubo montado dentro de una carcasa tubular exterior, de modo que el medio de producto fluye a contracorriente a través del tubo interior, con el medio de servicio circulando a su alrededor.
La unidad cuenta con una construcción totalmente soldada con un fuelle en la carcasa para absorber la expansión térmica. Los módulos del intercambiador de calor tubo en tubo de Alfa Laval suelen conectarse en serie y montarse sobre un bastidor. La carcasa exterior es siempre lisa, mientras que el tubo del producto puede ser corrugado o liso, según la aplicación. La instalación no requiere mantenimiento, eliminando así la necesidad de repuestos.
El diseño de los intercambiadores de calor tubo en tubo puede personalizarse para ajustarse al espacio de instalación disponible u otros requisitos específicos del cliente.
Cómo funciona
El medio de producto dentro del tubo fluye en contracorriente con respecto al medio de servicio. El tubo de producto puede ser corrugado o liso, mientras que el tubo de carcasa es siempre liso.
La gama de intercambiadores de calor Alfa Laval hace posible elegir el intercambiador de calor óptimo para cada aplicación.
Representación gráfica del patrón de flujo en el intercambiador de calor tubo en tubo de Alfa Laval.
