Alfa Laval Olmi

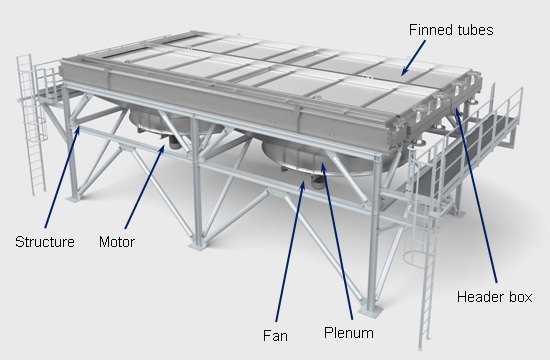

Los intercambiadores de calor refrigerados por aire se utilizan en refinerías, plantas de gas, petroquímicas y químicas, y se adaptan a las necesidades de nuestros clientes en condiciones difíciles, instalaciones complejas y aplicaciones críticas.

El haz de tubos refrigerado por aire cubre toda la gama de:

• Metalurgias de acero de baja aleación y al carbono, acero inoxidable, acero inoxidable dúplex y superdúplex, aleaciones de níquel y titanio.
• Diseño de tapones, tapas o cajas de colectores de alta presión.
• Aletas de tubos de aluminio extruidas, en L o incrustadas.

Además de las configuraciones habituales, también podemos suministrar funciones adicionales como:

• Verificación de la caja del colector mediante análisis de elementos finitos en casos de carga severa, incluida la unión de la tobera con el colector.
• Diseño de alta presión de hasta 700 bar(g) mediante piezas forjadas, incluida la unión de los extremos de los tubos con la caja del colector mediante soldadura interna (IBW).
• Junta soldada PWHT a través del orificio del tapón de la caja del colector.
• Diseño de baja emisión de ruido (nivel de potencia de 76 db(A)) con ventilador de bajo ruido y paneles de amortiguación de ruido.
• Diseño sin vibraciones de resonancia mediante comprobación de análisis espectral.
• Unidades modularizadas completamente premontadas.
• Arreglo de invernaje compuesto por rejillas de admisión, rejillas de derivación, rejillas de escape y cerramiento.
• Diseño y fabricación de armarios de convertidores de frecuencia y unidades contenedoras completas de transformadores MT/BT, CCM, PLC, convertidores de frecuencia y refrigeración.

Datos técnicos:

• Tamaño y peso máximos: Hasta 18 m de longitud del tubo de aletas, hasta 4,4 m de anchura del haz, 30 toneladas
• Presión y temperatura de diseño:
• Hasta 613 bares, hasta 400 °C
• Gama de motores: De 5 kW a 45 kW con convertidor de frecuencia y armarios completos
• Tamaño del ventilador: 1,8 - 5,5 m
