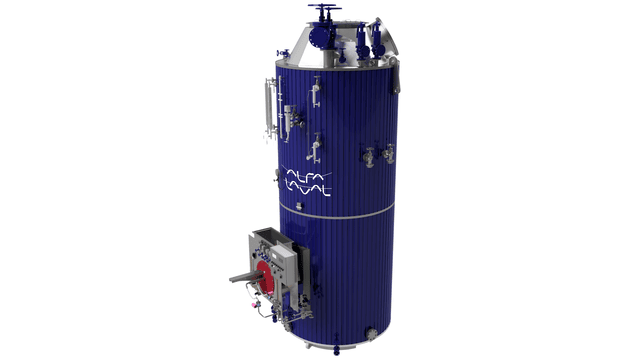

Aalborg OM-TCi
Aalborg OM-TCi es una caldera de vapor cilíndrica vertical de gran capacidad. OM-TCi se ha desarrollado sobre la base de nuestra probada tecnología y larga experiencia.
Aalborg OM-TCi (anteriormente MISSION™ OM-TCi) es una caldera de vapor cilíndrica vertical con una capacidad de entre 8.000 y 20.000 kg/h. Ha sido desarrollada sobre la base de nuestra bien probada tecnología y larga experiencia.
Las mejores características de las conocidas calderas UNEX™ CHB y MISSION™ OM se han incorporado al nuevo diseño de la caldera.
Características y ventajas
- Caldera marina cilíndrica vertical
- Rango de alto rendimiento térmico 89 - 92% ya en diseño estándar
- Sistema de control a medida basado en PLC con pantalla táctil HMI
- Listo para instalar
- Diseñada para funcionar con un quemador de vaso giratorio o un quemador de atomización de vapor
Cómo funciona
Horno
Aalborg OM-TCi consta de un gran horno con paredes de membrana estancas al gas. Un número suficiente de bajantes garantiza una circulación natural segura, y el dimensionamiento adecuado del horno garantiza una buena combustión, una carga moderada y bajas tensiones en el material.
Parte de convección
La carcasa cilíndrica rodea los tubos de humo. Estos tubos de humo tienen características de transferencia de calor mejoradas que garantizan una baja temperatura de los gases de escape y, por tanto, una alta eficiencia.
Quemador
La caldera estándar puede suministrarse con un quemador de Aalborg Industries con funcionamiento y control totalmente automáticos. El quemador está diseñado para una alta relación de reducción con una combustión completa a bajos niveles de oxígeno. En función de la aplicación o de las preferencias del cliente, se ofrecen quemadores de copa giratoria KB de Alfa Laval Aalborg o quemadores de atomización de vapor KBSA de Aalborg.
El quemador de atomización de vapor Aalborg KBSA está diseñado para su uso en nuestras calderas de combustión lateral y puede suministrarse premontado. El uso de un caudalímetro de gasóleo y la modulación de la presión del vapor de atomización garantizan una combustión estable en todas las cargas, incluso en el extremo inferior. Todas las fijaciones de los quemadores están dispuestas de forma que se garantice una instalación y un mantenimiento sencillos.
instalación y mantenimiento.
- Rango de capacidad: 1,7 - 46,9 MW
Sistema de control
El quemador y la caldera pueden supervisarse y regularse mediante paneles propios de Alfa Laval Aalborg, como Aalborg Control, Aalborg Control Touch o los sistemas de seguridad y control autodiagnósticos Aalborg Steam Pilot.
Alta eficiencia y preocupación por el medio ambiente
El diseño térmico mejorado con un contenido optimizado de oxígeno en los gases de combustión garantiza un rendimiento total del 89-92% en función de las condiciones de carga de la caldera, lo que supone una media del 6% por encima de las calderas típicas de este rango de capacidad. Esto significa un menor consumo de combustible y menores niveles de emisiones de CO2 y NOx. En una caldera de 16.000 kg/h que funcione 5.000 horas al 75% de carga cada año, esto supone un ahorro anual de 130.000 USD*) en costes de combustible.
*) al precio del combustible de 500 USD/tonelada
Tipos de buques
- Buque de crucero
- Petrolero VLCC
- Petrolero Suezmax
- Petrolero Aframax
- Petrolero Panamax
- Unidad FPS
Datos de diseño
- Potencia térmica: hasta 14 MW
- Capacidad de vapor: 8.000 - 20.000 kg/h
- Presión de diseño: 10 bar(g)
