Aalborg 3-Pasos

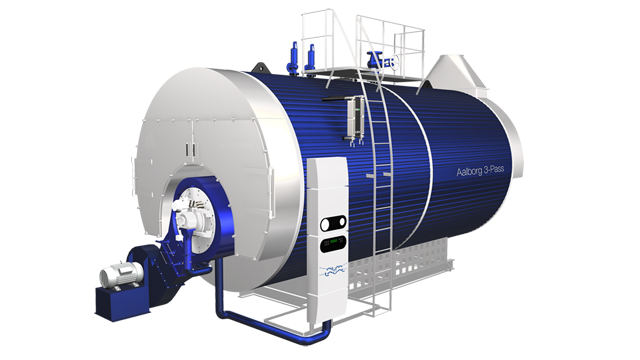

Aalborg 3-Pass is an oil and gas-fired industrial boiler, which is designed and optimised with the total of Alfa Laval's technical and innovative competencies in every detail - inside out.

Aalborg 3-Pass是一款燃油和天然气工业锅炉-Aalborg 3-Pass is an oil and natural gas industrial boiler

A thoroughly industrial design based on recognised and well proven principles. Utilising the latest technology, the boiler is optimised to assure quality, reliability, long life, easy maintenance and sound economy.

Customer benefits

Easy installation

The boiler is ready to be plugged in. Supplied with ready-mounted burner, control panel, fittings and cables.

Compact design

The small foot-print makes the boiler easy to incorporate.

Easy inspection and maintenance

To the greatest possible extent, all connections and valves are located on top of the boiler - easily accessible during installation, inspection and maintenance. A number of manholes facilitate internal inspection.

Easy to clean

The smoke tubes are fast and easy to clean thanks to the low number and efficiency of the spiral tubes.

Uniform, high steam quality

The boiler’s efficient steam drier delivers a dry, saturated steam. A superheater can also be installed.

Improved combustion

The furnace has a comparatively low heat release ratio and provides ample space for the flame. This improves combustion and limits flue gas emissions.

Accessories

The boiler plant can be equipped with economiser, superheater, condensate tank, deaerator, feed water tank, blow down tank, and O2 combustion control.



Design data

  • Heat capacity:1.5 - 25.5 MW
  • Steam capacity: 2.0 - 39 t/h
  • Design pressure:up to 20.7 bar g
  • Steam temperature:Saturated
  • Efficiency (DIN 1942):91-95%

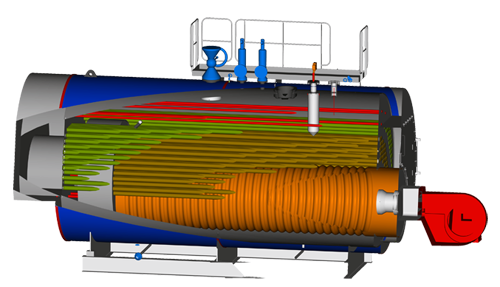

Cómo funciona



Partes

Las superficies que transfieren el calor se ubican de forma simétrica al horno en el centro de la caldera para garantizar una circulación óptima del agua. El horno está diseñado con una superficie plana para bajas presiones y con una superficie corrugada para altas presiones y mayores capacidades. La cámara de reversión es enfriada en su totalidad por medio de agua para reducir la refracción a lo mínimo y todas las partes de la caldera son fabricadas con materiales cuidadosamente seleccionados y que no contengan acero de alta resistencia.

Sistema de Control


El sistema de control incluye:
  • Sistema de administración del quemador que permite controlar carga y secuencia
  • Sistema de control de niveles de agua y equipo de seguridad
  • Arrancadores de motor y calentador de aceite
El sistema de control puede ser mejorado con un sistema de administración de carga, el cual balancea la carga entre varias calderas dentro de un mismo sistema; basándose en la tecnología POMC (Process-Optimising Multivariable Control). Este sistema aumenta considerablemente la eficiencia a comparación de otros sistemas de balanceo de cargas.

Quemador

Las calderas Alfa Laval cuentan con un quemador apto para combustibles tales como gas natural, aceite o una combinación de ambos.
