Caldera de vapor a fuel/gas

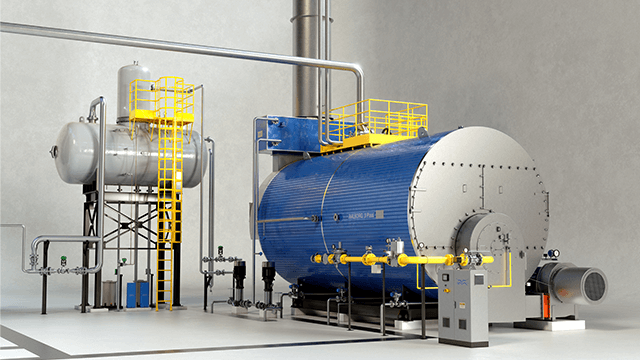

Aalborg 3-Pass es una caldera de alto rendimiento para quemar gas, petróleo pesado, diesel o petróleo mixto. Con capacidad de generación de vapor de 2.0 a 34.0 ton/hora y con presión de diseño de hasta 20.7 barg(g). También se puede utilizar en aplicaciones para la generación de agua caliente, con una capacidad de 1,5 a 26 MW.
Caldera de alto rendimiento
- Mayor vida útil gracias a su diseño de baja tensión
- Alto coeficiente de transferencia de calor
- Fácil mantenimiento y limpieza
- Cámara de vapor adecuada - vapor de alta calidad
Diseñada con todas las características técnicas e innovadoras del grupo Alfa Laval, es una caldera industrial compacta con un diseño de espalda húmeda totalmente moderno, basado en principios conocidos y probados. Todos los aspectos de la caldera están cuidadosamente diseñados para garantizar la fiabilidad y el rendimiento a largo plazo.
El Proyecto
Horno:
El diseño de la caldera de 3 pasadas de Aalborg tiene un diseño simétrico, responsable de su vaporización estable y uniforme. Tiene un volumen adecuado de cámara de vapor, lo que proporciona una alta calidad de vapor y niveles de eficiencia de hasta el 96%.
Piezas de presión:
La superficie de calentamiento está dispuesta simétricamente con el horno en la parte inferior central de la caldera para garantizar una circulación óptima del agua. La cámara de inversión está completamente sumergida en agua (espalda húmeda), sin el uso de refractarios, sin pérdida de calor para el medio ambiente y sin mantenimiento. Los tubos en espiral se utilizan en el segundo y tercer paso, lo que garantiza un alto coeficiente de transferencia de calor. La caldera está totalmente diseñada, fabricada e inspeccionada de acuerdo con el código ASME.
Acessorios:
- Chimenea de montaje directo
- Economizador
- Kit de válvulas automáticas de descarga inferior
- Sistema de control de nivel continuo con variador de frecuencia para bomba de alimentación de agua
- Sistema de control de nivel continuo con variador de frecuencia para bombas de suministro de agua
- Bomba de alimentación de agua de repuesto con accesorios
- Sistema de control de carga - Quemador modulante - Con PLC, HMI e inversor de frecuencia para el ventilador
- Sistema de control de sólidos disueltos totales
- Intercambiador de calor de placas - descarga superficial x agua de reposición
- Enfriador de muestras
- Sistema de supervisión de calderas AI-VIEW
- Medidor de flujo de agua de reposición
- Medidor de flujo de vapor
- Medidor de flujo de gas combustible
- Medidor de flujo de aceite
- Analizador de O2
- Una termorresistencia para gases de combustión
- Una termorresistencia para el agua de alimentación
- Sistema de dosificación química
- Tanque de descarga
- Tanque de agua y condensado
- Tanque de agua y condensado con sistema de inyección de vapor
