Módulo M38L/H
El módulo flexible Alfa Laval M38L/H se ha desarrollado para tratar todos los productos de viscosidad baja a media (1-25 cP) y caldos de fermentación mediante ultrafiltración y microfiltración. El módulo es especialmente adecuado para su uso en industrias como la biotecnológica y farmacéutica, la alimentaria y de bebidas, así como la de pulpa y papel.
Productos y procesos mejorados
La ultrafiltración (UF) es única porque permite separar, concentrar y purificar líquidos, todo al mismo tiempo. El agua y las sustancias de bajo peso molecular atraviesan la membrana, mientras que las sustancias de alto peso molecular son rechazadas.
La estructura compuesta de nuestras membranas de microfiltración (MF) y ultrafiltración (UF), formada por una capa de soporte para la resistencia mecánica y una capa selectiva más fina para la separación, combina lo mejor de dos mundos: una gran resistencia mecánica y una gran capacidad/flujo.

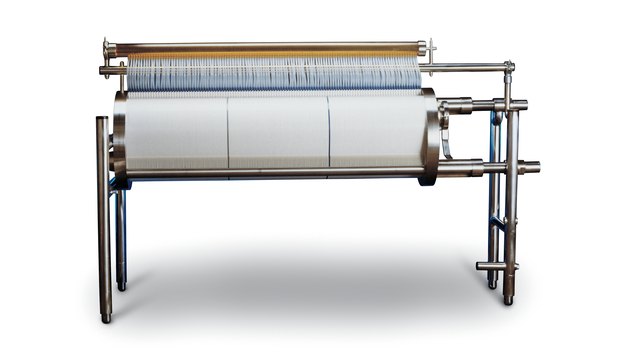

Módulo placa-marco, M38L/H
El módulo de placas y bastidor Alfa Laval M38L/H es un módulo energéticamente eficiente para las industrias biotecnológica y farmacéutica, donde se utiliza para el procesado de antibióticos, aminoácidos/ácidos orgánicos, dextranos, etc. También es una opción popular para aplicaciones de alimentación y bebidas, como lácteos, gomas, proteínas, cerveza, azúcar, zumos, etc.

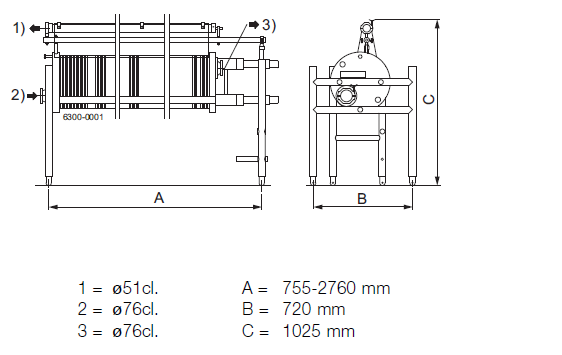

El módulo M38L/H se ha desarrollado para satisfacer las futuras demandas de dinámica de flujo optimizada, bajo consumo de energía y funcionamiento a baja presión. Está disponible con placas con canales bajos (L) o altos (H) y en varios tamaños estándar definidos por un área de membrana de hasta máx. 60 m² .
El módulo puede funcionar a temperaturas de hasta 80 °C, presiones de hasta un máximo de 10 bares y pH entre 1 y 14. Puede equiparse con toda la gama de membranas planas de Alfa Laval para ultrafiltración y microfiltración.
Alfa Laval PilotUnit Combi-50 UF/MF
El Alfa Laval PilotUnit Combi-50 UF/MF es un sistema de membranas a escala piloto práctico y versátil que consta de un módulo de placa y bastidor Alfa Laval del tipo M37 o M38. Se trata de un sistema completo con la bomba, válvulas, depósito, etc. necesarios que sólo necesita alimentación eléctrica, aire comprimido, agua y producto de alimentación para funcionar.
Beneficios
- Bajo consumo de energía
- módulos estándar con superficies de membrana de hasta 60 m²
- funcionamiento a baja presión
- construcción robusta pero flexible en acero inoxidable y polímero
- diseño de canal abierto para el manejo de una amplia gama de viscosidades
- fácil y económico cambio de membranas in situ
- escalado preciso de la producción aumentando el tamaño o el número de módulos
- diseño sanitario con todos los materiales conformes a las normativas de la FDA y la CEE
Cómo funciona
El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. La corriente de alimentación/retorno fluye a través de ellos.
La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se extraiga del módulo a través de los tubos colectores de permeado.
Los módulos de placa y bastidor utilizan la propia membrana, ayudada por anillos o tiras de cierre, para sellar la alimentación/retorno y evitar que se mezcle en los canales de permeado. De este modo también se evitan las fugas de la propia pila de placas.
Gracias al diseño de los módulos de placa y bastidor de Alfa Laval, las membranas individuales pueden sustituirse sin afectar a las demás membranas del módulo.
