Módulo M30

El módulo M30 de Alfa Laval está especialmente diseñado para tareas de ósmosis inversa (OI) y nanofiltración (NF). Sus características únicas hacen del módulo M30 de Alfa Laval la elección ideal para un gran número de aplicaciones dentro de las industrias láctea, alimentaria, química, farmacéutica, de pulpa y papel y para el tratamiento de aguas.

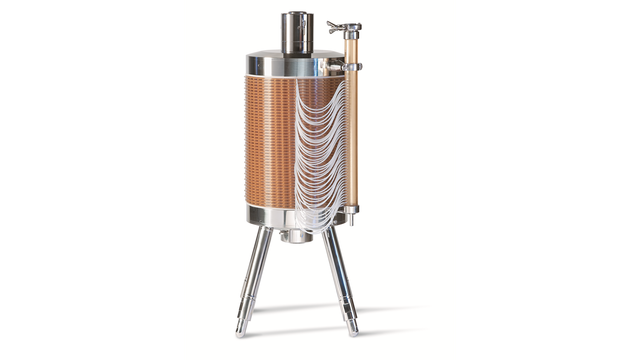

module m30 front 640x360

Saca el agua

Cuando se trata de eliminar o recuperar agua, la ósmosis inversa es un método superior. Se puede separar el agua pura de las sales y los sólidos disueltos. En modo continuo, a gran escala y de forma rentable.

Los productos sensibles al calor, como la clara de huevo, los aminoácidos, los productos farmacéuticos, los alimentos diluidos y las bebidas, pueden concentrarse a bajas temperaturas. Los costes son muy inferiores a los de otros procesos tradicionales: a menudo, el ahorro energético llega al 50% en comparación con, por ejemplo, el secado por pulverización.

Módulo placa-marco, M30

El módulo M30 estándar de placa y marco de Alfa Laval está fabricado en acero inoxidable y polímeros resistentes. Sujetado por un único perno central, este sándwich de separadores y placas recubiertas de membrana está diseñado de forma que los canales de flujo de la membrana se forman bajo presión hidráulica.

El módulo básico es el mismo para todas las industrias. Sin embargo, el módulo Alfa Laval M30 puede ampliarse o reducirse y equiparse con bombas para cualquier fin. Esto hace que el M30 sea la elección ideal para un gran número de aplicaciones en las industrias láctea, alimentaria, química, farmacéutica, papelera y de tratamiento de aguas.

El módulo Alfa Laval M30 está disponible con membranas de hasta 19 m² y puede funcionar a presiones de hasta 60 bar a 40°C y pH de hasta 9 (hasta 12 para CIP). Puede equiparse con toda la gama de membranas planas de ósmosis inversa y nanofiltración disponibles en Alfa Laval.

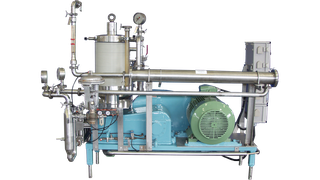

Alfa Laval PilotUnit Combi-50 RO/NF

Alfa Laval PilotUnit Combi-50 RO/NFEl Alfa Laval PilotUnit Combi-50 RO/NF es un sistema de membranas a escala piloto práctico y versátil que consta de un módulo de placa y bastidor Alfa Laval M30 completo con la bomba, las válvulas, el depósito, etc. necesarios. Sólo necesita alimentación eléctrica, aire comprimido, agua y producto de alimentación para funcionar.

Beneficios

  • diseño sanitario con todos los materiales conformes a las normativas de la FDA y la CEE
  • fácil limpieza mediante CIP (Cleaning-In-Place)
  • bajo volumen interno
  • fácil detección e intercambio de membranas defectuosas
  • bajo consumo de energía
  • tolerancias químicas y térmicas establecidas por las membranas y el tipo de material de las placas
  • concentración de soluciones sensibles al calor y de bajo peso molecular

Cómo funciona

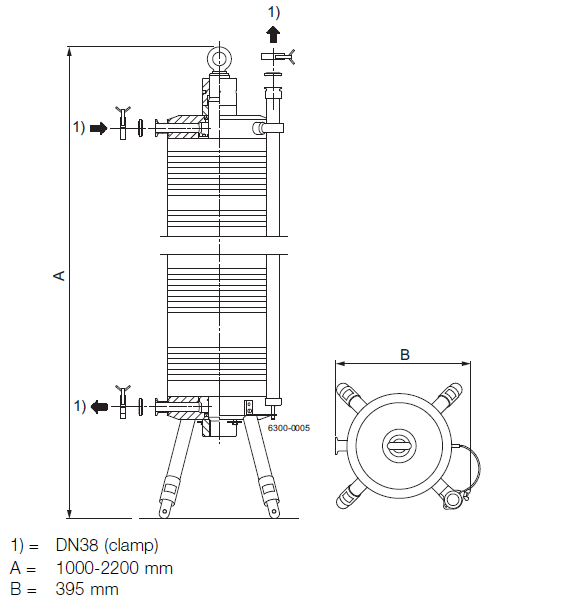

M30 GA drawing

El módulo de placa y marco de Alfa Laval está diseñado con canales abiertos a través de la superficie de la membrana. La corriente de alimentación/retorno fluye a través de ellos.

La propia membrana está soportada por placas huecas con numerosas ranuras que permiten que el permeado se acumule y se extraiga del módulo a través de los tubos colectores de permeado.

Los módulos de placa y bastidor utilizan la propia membrana, ayudada por anillos o tiras de cierre, para sellar la alimentación/retorno y evitar que se mezcle en los canales de permeado. De este modo también se evitan las fugas de la propia pila de placas.

Plate-and-frame membrane replacementGracias al diseño de los módulos de placa y bastidor de Alfa Laval, las membranas individuales pueden sustituirse sin afectar a las demás membranas del módulo.
