Módulos
El exclusivo diseño de canal abierto de los módulos de membranas de placa y bastidor de Alfa Laval los hace adecuados para prácticamente cualquier viscosidad, incluso para alimentaciones que contienen sólidos en suspensión. Estos módulos de membranas están homologados para su funcionamiento higiénico y ofrecen ventajas significativas cuando la pureza del producto es crítica y una limpieza y desinfección perfectas son esenciales.
Experimente las ventajas de los módulos de membranas de placa y bastidor de Alfa Laval
- Diseño de canal abierto para productos de alta viscosidad
- El diseño higiénico garantiza una alta pureza del producto y una fácil limpieza
- Tipos de membranas compatibles tanto para módulos de placa y bastidor como para elementos bobinados en espiral
- Fácil sustitución de membranas individuales
- Diseño modular flexible para soluciones personalizadas
Construcción modular para una fácil limpieza, inspección y sustitución de membranas
Los principios básicos de la filtración por membrana siguen siendo los mismos, tanto si la membrana está enrollada en un elemento en espiral como si está cortada en secciones planas para unidades de placa y bastidor. Los módulos de placa y bastidor de Alfa Laval utilizan los mismos tipos de membrana que nuestros elementos bobinados en espiral.
El diseño de canal abierto los hace ideales para procesos con alimentaciones viscosas o con carga de partículas, o bien allí donde se requieran sustituciones frecuentes. Gracias al diseño modular, las membranas individuales pueden sustituirse sin alterar el resto del módulo. Además, su configuración flexible permite realizar tanto ensayos a pequeña escala como la producción a gran escala.
¿Cuáles son los diferentes tipos de módulos de membranas de Alfa Laval?
El equipo de membranas de Alfa Laval está diseñado de forma modular, lo que ofrece una flexibilidad y escalabilidad excepcionales a medida que crece su producción: las membranas se integran en módulos, los módulos se ensamblan en bucles y los bucles se integran en sistemas completos.
Nuestra gama de módulos de placa y bastidor incluye:
Alfa Laval M37: Ofrece hasta 27 m² de área de membrana para ultrafiltración y microfiltración de productos de alta viscosidad.
Alfa Laval M38L/H: Con hasta 60 m² por módulo para aplicaciones de viscosidad baja a media.
Alfa Laval M39L/H: También con hasta 60 m² por módulo, diseñado para alimentaciones difíciles como productos altamente viscosos y caldos de fermentación.
Módulo M37
Diseñado para la ultrafiltración y microfiltración de productos de alta viscosidad (50-250 cP) y caldos de fermentación, el módulo Alfa Laval M37 ofrece un rendimiento fiable en aplicaciones biotecnológicas, farmacéuticas, de alimentación y bebidas, así como de pasta y papel.
Módulo M38L/H
Desarrollado para la ultrafiltración y microfiltración de productos de viscosidad baja a media (1-25 cP) y caldos de fermentación, el módulo Alfa Laval M38L/H es idóneo para aplicaciones en biotecnología, productos farmacéuticos, procesamiento de alimentación y bebidas, y la industria de la pasta y el papel.
Module M39L/H
A proven favorite, the M39L/H plate-and-frame module is designed for efficient UF and MF of high-viscosity products (1–30 cP) and fermentation broths across biotech, pharma, and food and beverage sectors. Its optimized flow dynamics support low-energy and low-pressure operation for reliable performance.
¿Cómo funciona el módulo de filtración por membrana de placa y bastidor de Alfa Laval?

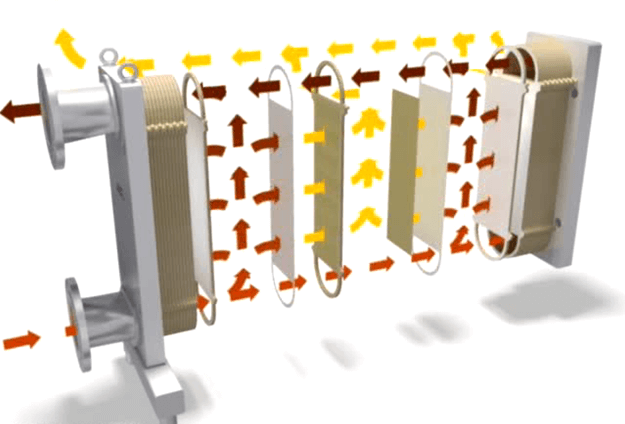

El módulo de placa y bastidor de Alfa Laval está diseñado con canales abiertos a lo largo de la superficie de la membrana, a través de los cuales fluye la corriente de alimentación o retenido.
La propia membrana está soportada por placas huecas con numerosas ranuras que permiten recoger el permeado y extraerlo del módulo a través de los tubos colectores de permeado.
Los módulos de placa y bastidor utilizan la propia membrana, con la ayuda de anillos o tiras de cierre, para sellar la alimentación/retenido y evitar que se mezcle con los canales de permeado. Esto también evita cualquier tipo de fuga en el propio paquete de placas.
Debido al diseño de los módulos de Alfa Laval, las membranas individuales se pueden sustituir sin que ello afecte a las demás membranas del módulo.
Módulo de placa y bastidor M37
El módulo de placa y bastidor M37 de Alfa Laval es nuestro módulo de alta concentración para líquidos de viscosidad extremadamente alta. Muchos productos son no newtonianos, por lo que tienden a reducir su viscosidad a medida que aumenta la velocidad del flujo. Este efecto se aprovecha al máximo en el extraordinario diseño del sistema de canales delgados del módulo M37, lo que permite utilizar estos módulos con productos que no se pueden procesar con la mayoría de los demás sistemas de ultrafiltración (UF).
El módulo está disponible con tamaños de área de membrana de hasta 27 m² y puede operar a temperaturas de hasta 80 °C, presiones de hasta 15 bar y un pH de entre 1 y 14. Se puede equipar con toda la gama de membranas de lámina plana para ultrafiltración y microfiltración disponibles en Alfa Laval.
Módulo de placa y bastidor M38L/H
El módulo de placa y bastidor M38L/H de Alfa Laval es un módulo de alta eficiencia energética para las industrias biotecnológica y farmacéutica, donde se utiliza para el procesamiento de antibióticos, aminoácidos/ácidos orgánicos, dextranos, etc. El módulo también es una opción popular para aplicaciones de alimentación y bebidas, como productos lácteos, gomas, azúcar, etc.
El módulo M38L/H está disponible con placas de canales bajos (L) o altos (H) y en varios tamaños estándar definidos por un área de membrana de hasta un máx. de 60 m².
El módulo puede operar a temperaturas de hasta 80 °C, presiones de hasta un máx. de 10 bar y un pH de entre 1 y 14. Se puede equipar con toda la gama de membranas de lámina plana disponibles en Alfa Laval para ultrafiltración y microfiltración.
Módulo de placa y bastidor M39L/H
El módulo M39L/H de Alfa Laval es una opción muy popular en las industrias biotecnológica y farmacéutica, donde se utiliza con gran éxito para el procesamiento de antibióticos, aminoácidos/ácidos orgánicos, dextranos y fermentación industrial. El módulo también se utiliza ampliamente en aplicaciones de alimentación y bebidas, como productos lácteos, gomas, azúcar, etc.
El módulo M39L/H se ha desarrollado para satisfacer las futuras demandas de una dinámica de flujo optimizada, un bajo consumo energético y un funcionamiento a baja presión. Está disponible con placas de canales bajos (L) o altos (H) y en varios tamaños estándar definidos por un área de membrana de hasta un máx. de 60 m².
El módulo opera a temperaturas de hasta 80 °C, presiones de hasta un máx. de 8 bar y un pH de entre 1 y 14. Se puede equipar con toda la gama de membranas de lámina plana para ultrafiltración y microfiltración disponibles en Alfa Laval.
Equipos auxiliares de membranas de Alfa Laval
Disponibles en tres versiones para todos los módulos de membranas de placa y bastidor de Alfa Laval, nuestras herramientas hidráulicas simplifican la compresión y descompresión del paquete de membranas de lámina plana, placas y bridas dentro de los módulos. Cada juego de herramientas hidráulicas incluye un cilindro hidráulico integrado y una bomba hidráulica de palanca para un funcionamiento eficiente.
Accionadas por aceite a presión, estas herramientas hidráulicas proporcionan presiones de funcionamiento significativamente mayores que las herramientas neumáticas de tamaño comparable. Las ventajas adicionales incluyen una mayor fuerza y un control optimizado para un manejo seguro y fiable.
Alta capacidad de permeado
Una instalación de placa y bastidor presenta normalmente una mayor capacidad de permeado por unidad de área de membrana en comparación con la que se puede lograr utilizando elementos de membrana bobinados en espiral.
Los módulos de placa y bastidor a escala industrial disponen de superficies de membrana activas que van desde los 1,65 m² hasta los 60 m². Estos, a su vez, pueden combinarse en sistemas más grandes utilizando varios módulos dispuestos tanto en serie como en paralelo para alcanzar la capacidad requerida.

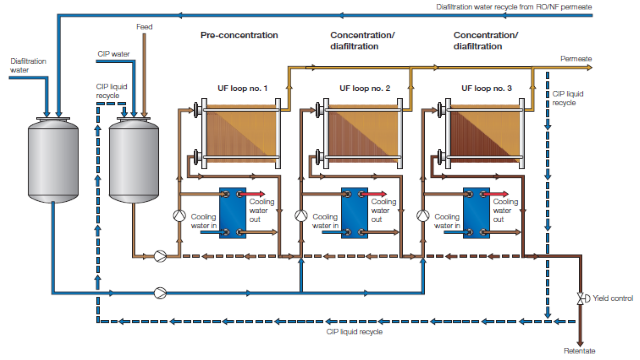

La ilustración anterior muestra un sistema de marco y placa Alfa Laval que incorpora diafiltración, que a menudo se utiliza para procesar soluciones de alimentación viscosas y con alto contenido de sólidos en suspensión.
Las aplicaciones típicas incluyen la recuperación de antibióticos del caldo completo, la concentración de enzimas y dextranos, así como la clarificación del jugo.
El proceso de placa y marco ilustrado también se puede combinar con, por ejemplo, un proceso en espiral de Alfa Laval, que ofrece la ventaja de utilizar permeado del proceso en espiral como agua de diafiltración en el proceso de placa y marco. Esto reduce significativamente la necesidad de agua de proceso.
¿Necesita ayuda con su módulo de membranas?
Nuestra red de servicio global dedicada le ofrece asistencia con repuestos y experiencia en filtración por membrana de flujo cruzado, incluyendo nanofiltración, microfiltración, ultrafiltración y ósmosis inversa. Como cada planta es única, estamos a su disposición para escuchar sus necesidades específicas.
