Válvulas de mariposa LKB

Las válvulas de mariposa son válvulas de enrutamiento on/off relativamente sencillas, con una superficie de apertura considerable y baja resistencia al flujo. Cuando las normas de higiene son importantes, son ideales para su uso con líquidos de viscosidad baja y media.

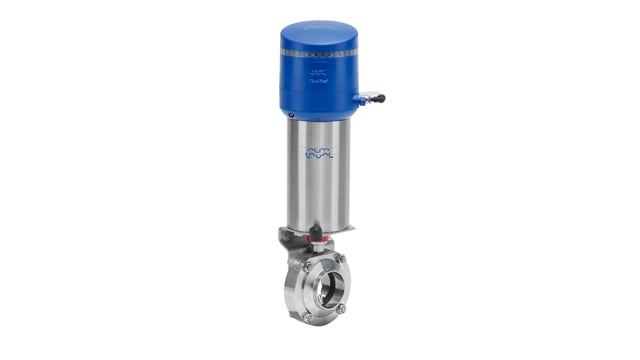

LKB butterfly valve with ThinkTop

Gama completa, espectro completo

La gama de válvulas de mariposa LKB de Alfa Laval consta de unidades modulares diseñadas para satisfacer todo el espectro de requisitos a presiones de trabajo desde vacío total hasta 10 bar. Todas las válvulas cumplen la normativa FDA, están diseñadas para su uso en una amplia gama de sistemas de tuberías de acero inoxidable y pueden fabricarse para cumplir prácticamente cualquier norma de instalación.

Rendimiento fiable

Las válvulas de mariposa LKB incorporan varias características que garantizan un rendimiento fiable. Un disco de acero inoxidable altamente pulido con una suavidad de superficie de hasta Ra<0,8 µm y casquillos de cojinete acoplados a los vástagos del disco evitan la abrasión metal-metal y garantizan un movimiento más suave del disco.

El diámetro del vástago proporciona una resistencia al flujo especialmente baja, lo que garantiza un tratamiento suave del producto para productos de viscosidad baja y media. Además, la tecnología de sellado de Alfa Laval proporciona mayor estabilidad térmica, mejor resistencia química y mayor resistencia a la tracción.

Control manual o automatizado

Las válvulas de mariposa LKB de Alfa Laval pueden complementarse con una maneta bloqueable para su accionamiento manual o con un actuador y en combinación con una unidad de indicación de válvula o con las unidades de detección y control de válvulas ThinkTop de Alfa Laval.

Para accionamiento manual: Alfa Laval proporciona una gama completa de manetas, incluida una maneta bloqueable multiposición.

Para funcionamiento automático: Hay disponible una selección de actuadores diferentes; el diseño especial de doble muelle permite aplicar el par máximo al disco de la válvula en las posiciones de ruptura y sellado. Esto facilita la integración de estas unidades de válvulas en sistemas más grandes operados desde un punto central, y/o su funcionamiento automático para obtener la máxima eficacia.

Ventajas del producto

  • Gama completa, espectro completo
  • Fiabilidad
  • Control manual o automatizado

Catálogo de productos

Última versión en línea de "Close at hand

Encuentre un producto Alfa Laval

Cómo funciona

La válvula de mariposa Alfa Laval LKB funciona mediante un actuador neumático desde una ubicación remota o manualmente mediante una maneta. El actuador está disponible en tres versiones estándar: normalmente cerrado (NC), normalmente abierto (NO) y activado por aire/aire (A/A).

Para el funcionamiento neumático, un actuador convierte el movimiento axial del pistón en una rotación de 90° del eje. El par del actuador aumenta a medida que el disco de la válvula entra en contacto con el anillo de cierre de la válvula de mariposa para asegurar el cierre correcto del asiento de la válvula.

Para el accionamiento manual, una maneta bloquea mecánicamente la válvula en posición abierta o cerrada. Hay disponibles mandos de dos posiciones, de cuatro posiciones, reguladores de 90° y multiposición. Las válvulas de mariposa manuales también pueden montarse con unidades de indicación para conocer la posición de la válvula (abierta/cerrada).
