SMP

Ideales para manejar flujos de procesos sanitarios a través de sistemas de tuberías matriciales, las válvulas mixtas SMP son alternativas estandarizadas y rentables a las válvulas mixtas Unique.

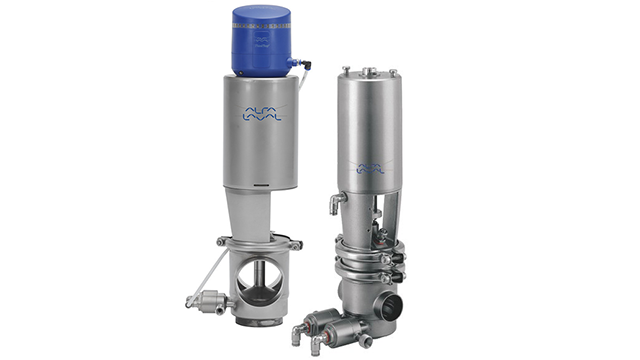

Alfa Laval SMP

Válvulas mixtas económicas

Alfa Laval ofrece dos válvulas mixtas de doble cierre: La Alfa Laval SMP-BC y la versión aséptica, SMP-BCA. Las válvulas SMP permiten el flujo simultáneo de dos medios diferentes a través de la misma válvula sin riesgo de contaminación cruzada. Esto aumenta la eficiencia operativa y reduce significativamente los costes de funcionamiento.

Gran flexibilidad de aplicación

Basadas en una estructura modular, las válvulas mixtas SMP tienen varios cuerpos de válvula y componentes que pueden combinarse de diversas formas. Estas válvulas mixtas autodrenantes pueden configurarse, por ejemplo, como válvulas de cierre y válvulas de inversión.

Además, las válvulas mixtas de SMP se construyen a partir de una serie de componentes básicos, lo que permite configurarlas fácilmente para satisfacer distintos requisitos en aplicaciones sanitarias y asépticas.

Mantenimiento simplificado de las válvulas

Pocas piezas móviles, un obturador de carga superior y un actuador de fácil mantenimiento hacen que las válvulas mixtas SMP sean fáciles de desmontar para un mantenimiento rápido y sencillo.

Gama de válvulas mixtas SMP

La gama de válvulas mixtas Alfa Laval SMP ofrece dos alternativas rentables estándar a la gama de válvulas mixtas Alfa Laval Unique.

  • Válvula mixta SMP-BC para aplicaciones que requieren seguridad adicional, detección de fugas y CIP
  • Válvula mixta SMP-BCA para aplicaciones asépticas

Para más información, consulte Documentación.

Versión aséptica

La versión aséptica de la válvula mixta SMP de Alfa Laval se denomina SMP-BCA y está diseñada para su uso en condiciones asépticas mixtas y esterilización a altas temperaturas.

El diseño sencillo mantiene los líquidos separados mediante el uso de dos juntas en el mismo tapón, con una cámara de fugas en medio.

El diafragma de PTFE / caucho que sigue el movimiento del obturador en la sección superior del cuerpo de la válvula garantiza que no aumente la concentración de microorganismos en el producto durante el procesamiento.

Haga clic aquí para ver cómo funciona.

Cumplimiento de la mayoría de las normas higiénicas

Las válvulas SMP de Alfa Laval cumplen la mayoría de las normas exigidas en las industrias láctea, de alimentación y bebidas, y de cuidado personal.

Consulte la documentación para obtener más información.

Ventajas del producto

  • Reduce los costes de explotación
  • Gran flexibilidad de aplicación
  • Cumplimiento de la mayoría de normas higiénicas

Catálogo de productos

Última versión en línea de "Close at hand

Encuentre un producto Alfa Laval

SMP BCA EPIC

Válvula mixta SMP-BCA

Cómo funciona

Construcción

La construcción de la gama de válvulas mixtas Alfa Laval SMP varía en función del modelo de válvula (SMP-BC y SMP-BCA).

La válvula mixta SMP-BC consta de actuador, bonete, obturador y cuerpos de válvula. Hay tres versiones disponibles: una válvula de cierre con un cuerpo de válvula, una válvula de cierre con dos cuerpos de válvula y una válvula de cambio con tres cuerpos de válvula. Los anillos de sujeción y el sistema de clip del obturador fijan los cuerpos de válvula al actuador. El anillo de sujeción permite girar la válvula en cualquier dirección.

La válvula mixta SMP-BCA consta de los mismos componentes de válvula que la SMP-BC, pero está equipada con un diafragma de PTFE/EPDM diseñado para evitar la contaminación de fuentes externas y soportar altas temperaturas. Esto hace que la SMP-BCA sea ideal para su uso en condiciones asépticas.

Principios de funcionamiento

Las válvulas mixtas Alfa Laval SMP se controlan desde una ubicación remota mediante aire comprimido. Las válvulas mixtas SMP-BC y SMP-BCA tienen diferentes principios de funcionamiento, que se describen a continuación.

Válvula mixta SMP-BC

La válvula mixta SMP-BC está equipada con dos pequeñas válvulas neumáticas normalmente abiertas (NO), una válvula de detección y una válvula CIP.

El tapón de la válvula tiene dos juntas que forman una cámara de fuga atmosférica. Cualquier fuga de producto se descarga a través de la válvula de detección. La cámara de fugas puede limpiarse suministrando CIP a la válvula de detección. La SMP-BC es insensible a los golpes de ariete en la línea de producto por encima del tapón.

Para las válvulas de conmutación, un único tapón de cierre separa las líneas de producto inferiores.

Válvula mixta aséptica SMP-BCA

La válvula aséptica mixta SMP-BCA es una válvula normalmente cerrada (NC) con un diafragma de PTFE/EPDM de eficacia probada. El diafragma aséptico de diseño especial cierra herméticamente contra la intrusión de la atmósfera y garantiza una protección total contra los efectos de los microorganismos. También evita la acumulación de producto en la superficie de contacto con el producto.

El tapón de la válvula tiene dos juntas que forman una cámara de fuga atmosférica. Cualquier fuga de producto se descarga a través de la válvula detectora. La cámara de fugas puede limpiarse suministrando CIP a la válvula de detección.

Dos pequeñas válvulas neumáticas normalmente abiertas (NO) permiten establecer una barrera estéril en la cámara de fugas mediante la aplicación continua de vapor. La cámara debe estar limpia y estéril cuando la válvula principal está cerrada.

Para las válvulas de conmutación, un único tapón de cierre separa las líneas de producto inferiores, pero no requiere el uso de una barrera estéril en la cámara de fugas.

SMP-BC_Shut_Off_Valve_Drawing_Frank.jpg                                                              SMP-BCA_Aseptic_Shut_Off_Valve_Drawing_Frank.jpg

Válvula de cierre SMP-BC                                     SMP-BCA Válvula de cierre aséptica



Opciones

Válvula mixta SMP-BC

  • Accesorios conforme a la norma exigida
  • Dispositivos de detección y control de válvulas, incluidos ThinkTop, ThinkTop Basic e IndiTop
  • Actuador con muelle de gran resistencia
  • Actuador de mayor tamaño para válvulas de 38-51 mm/DN 40-50
  • Kits de instalación CIP
  • Varias combinaciones de cuerpos de válvula
  • Rugosidad de la superficie, partes húmedas del producto: Ra ≤ 0,8 µm
  • Juntas en contacto con el producto de NBR o FPM
  • Herramienta de servicio para el actuador
  • Herramienta para juntas de tapón (necesaria para cambiar las juntas)

Válvula mixta SMP-BCA

  • Accesorios conforme a la norma exigida
  • Dispositivos de detección y control de válvulas, incluidos ThinkTop, ThinkTop Basic e IndiTop
  • Actuador de mayor tamaño para válvulas de 38-51 mm/DN 40-50
  • Kits de instalación CIP
  • Varias combinaciones de cuerpos de válvula
  • Rugosidad de la superficie, partes húmedas del producto: Ra ≤ 0,8 µm
  • Juntas en contacto con el producto de NBR y PTFE o FPM y PTFE
  • Herramienta de servicio para el actuador
  • Herramienta para juntas de tapón (necesaria para cambiar las juntas)
