Vortex Radial Eductor
Una pistola de lodo de diseño exclusivo y baja presión para aumentar el movimiento del fluido en las fosas de lodo.
La agitación de los pozos de lodo de perforación es necesaria para las actividades de mantenimiento del lodo de perforación, como la eliminación de sólidos perforados, la mezcla completa y el mantenimiento de una mezcla homogénea de fluidos en todo el sistema de lodo de superficie. Para cumplir estas funciones, el equipo de agitación debe ser capaz de generar velocidades ascendentes en los pozos de lodo que sean más rápidas que la velocidad de sedimentación de los sólidos suspendidos en el lodo de perforación. También debe ser capaz de crear una acción de cizallamiento y agitación suficiente para disolver, humedecer y dispersar completamente los aditivos del lodo de perforación.
En la mayoría de los casos, la agitación del foso de lodo se ha conseguido mediante agitadores mecánicos de paletas. Aunque son eficaces, los agitadores mecánicos son caros, grandes y pesados. A menudo requieren electricidad, mantenimiento regular, una estructura de soporte adicional y crean puntos muertos en las fosas de lodo donde puede producirse la sedimentación. Los medios alternativos de agitación suelen denominarse pistolas de lodo. Una pistola de lodo típica puede ser tan simple como una boquilla concéntrica montada dentro de una fosa de lodo, a través de la cual se recircula el lodo de perforación mediante una bomba centrífuga. Suelen clasificarse en alta presión o baja presión y presentan varias ventajas con respecto a los agitadores mecánicos. Dos de las principales ventajas de las pistolas de lodo son que son considerablemente más baratas y ocupan mucho menos espacio.
El Eductor Radial Vortex Alfa Laval es un estilo único de pistola de lodo de baja presión que emplea un diseño patentado para lograr hasta cuatro veces el movimiento total del fluido y la velocidad ascendente en los pozos de lodo de perforación que las pistolas o boquillas de lodo comunes. Puede utilizarse como medio principal de agitación del pozo, o como complemento de un agitador mecánico existente, para eliminar los puntos muertos que suelen producirse en las esquinas de los pozos de lodo.
Equipamiento básico

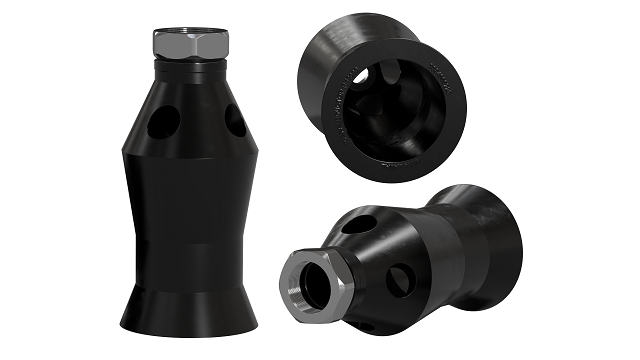

El eductor radial Vortex de Alfa Laval consta de un cuerpo de diseño exclusivo moldeado en poliuretano de alta densidad resistente a la abrasión. Una conexión NPT hembra de acero inoxidable se fusiona al cuerpo de poliuretano durante el proceso de moldeado. En una aplicación típica, uno o varios eductores se montan en un sistema colector de tuberías dentro de un pozo o recipiente. El número y tamaño de los eductores necesarios para una aplicación específica depende del tamaño del recipiente y de la velocidad de agitación necesaria, a veces denominada velocidad de rotación o TOR.
Equipamiento adicional
- Bomba de alimentación
Características
- Diseño sencillo y robusto, sin piezas móviles
- Bajo mantenimiento
- Alternativa económica a los agitadores de paletas mecánicos
- Diseño compacto
- Fabricados en uretano, muy resistentes a la abrasión y a los productos químicos
- Energizado con bomba centrífuga
Cómo funciona
El eductor funciona según el principio de Bernoulli. Este principio establece que alta velocidad equivale a baja presión, y viceversa. Consiste en una boquilla cónica alojada en el interior de un cuerpo especialmente diseñado. El fluido se bombea a través de la tobera y la zona de baja presión generada en el interior del cuerpo del eductor alrededor de la descarga de la tobera de alta velocidad atrae el fluido circundante por los orificios de aspiración de forma helicoidal. A continuación, el fluido se mezcla rápidamente dentro de una sección venturi y se descarga en el recipiente o foso a una velocidad muy superior a la que puede alcanzar una boquilla de chorro estándar.
La forma helicoidal de los puertos de succión del eductor es exclusiva de su diseño patentado, y crea un penacho de descarga que fluye radialmente. La energía rotacional de este penacho se asemeja a un tornado o vórtice, que es más estable, obtiene una cobertura más amplia, corta dinámicamente el fluido y crea una región de presión más baja dentro del fluido que "recoge" y desplaza un volumen mucho mayor del fluido circundante que un penacho de una pistola de lodo estándar. El resultado es un mayor desplazamiento y movimiento del fluido dentro del recipiente.
