SRU

Con su acción de bombeo suave y de bajo cizallamiento, la SRU es la bomba lobular rotativa principal de Alfa Laval para la manipulación cuidadosa de fluidos de proceso sensibles en las industrias láctea, alimentaria y de bebidas, biotecnológica y farmacéutica.

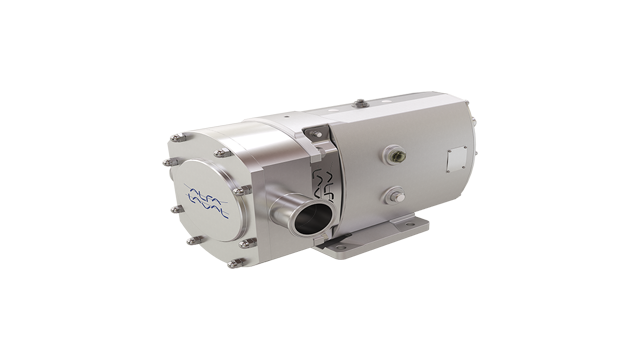

SRU rotary lobe pump

Las bombas lobulares rotativas Alfa Laval SRU están cuidadosamente diseñadas para ofrecer un rendimiento fiable, un funcionamiento sin problemas y una eficiencia energética superior para aplicaciones exigentes. Es una elección excelente para tareas que requieren bombas a prueba de contaminación para cumplir altos estándares de higiene, bajo cizallamiento y funcionamiento con baja pulsación. Esta bomba con homologación EHEDG puede utilizarse tanto para la limpieza in situ como para la esterilización in situ, y puede suministrarse con documentación exhaustiva para cumplir los rigurosos requisitos de validación.

Para tareas higiénicas y ultralimpias aún más exigentes, Alfa Laval ofrece la bomba lobular rotativa SX.

Rendimiento constante, riesgo mínimo de contaminación

Las bombas lobulares rotativas SRU están diseñadas con características que maximizan el rendimiento y minimizan el riesgo de contaminación. Entre ellas se incluyen un sellado de la tapa frontal de compresión definida, un diseño de retención de la tuerca del rotor, un cabezal de bomba drenable y acabados de superficie ultralimpios.

Garantizar la calidad del producto

La comprensión de los patrones de flujo es vital para garantizar una transferencia de fluidos de alta eficacia con características de baja pulsación, baja cizalladura y bajo nivel de ruido. Alfa Laval emplea la dinámica de fluidos computacional (CFD) para establecer la geometría exacta de los rotores y la carcasa del rotor.

Mayor flexibilidad y ajuste a la aplicación

El diseño modular de la SRU proporciona una mayor flexibilidad para configurar exactamente la solución adecuada para los requisitos específicos del proceso.

Para cumplir los distintos requisitos del proceso, la SRU incorpora un cierre de eje externo R90, que puede especificarse en distintos materiales y configuraciones para garantizar el cierre de eje correcto para la aplicación. Alternativamente, la SRU puede equiparse con cierres mecánicos Hyclean, así como con otras soluciones de sellado.

Además de una amplia gama de modelos y capacidades disponibles en portas horizontales o verticales, la SRU cuenta con una amplia selección de opciones, entre las que se incluyen juntas estándar y personalizadas, asientos y camisas de calentamiento/enfriamiento, una válvula de alivio de presión integrada y una entrada rectangular para bombear fluidos de alta viscosidad.

Construcción robusta - bajo mantenimiento

Para ofrecer un funcionamiento fiable y un mantenimiento reducido, la SRU cuenta con una robusta caja de engranajes con ejes de alta resistencia, conjuntos de bloqueo de par y rodamientos de rodillos cónicos.

Suministro y entrega

La gama SRU está disponible con doce alturas de elevación de bomba diferentes, caudales de hasta 106 m³/h, presiones diferenciales de hasta 20 bar, temperaturas de hasta 200°C y tamaños de puerto de 25 a 150 mm de diámetro.

Certificación, especificaciones y normas

Las bombas lobulares rotativas SRU cumplen las normas higiénicas EHEDG, 3-A, 3.1 y FDA y disponen de homologación ATEX para su uso en entornos explosivos. Para más información, consulte la documentación suministrada.

SRU - Cómo funciona

Ventajas del producto

  • Rendimiento constante
  • Riesgo mínimo de contaminación
  • Bajo mantenimiento

Catálogo de productos

Última versión en línea de "Close at hand

Encuentre un producto Alfa Laval

Cómo funciona

Construcción

Las bombas funcionan sin piezas de contacto internas en el cabezal. Los materiales de construcción estándar son acero inoxidable 316L para todas las piezas húmedas y hierro fundido pintado para la caja de engranajes. Otros materiales están disponibles bajo pedido.

Principio de funcionamiento

Un tren de engranajes en la caja de engranajes de la bomba lobular rotativa SRU acciona los rotores y proporciona una sincronización precisa, o sincronización, de los rotores. El movimiento de los rotores contrarrotatorios crea un vacío parcial que permite que la presión atmosférica u otras presiones externas fuercen la entrada de fluido en la cámara de la bomba.

El fluido es transportado a través de la bomba en las cavidades formadas entre el alojamiento del rotor y el interior de la carcasa del rotor. Cuando las palas del rotor se desacoplan, cada cavidad se expande y se llena de líquido. Cuando las palas del rotor se engranan, la cavidad disminuye, desplazando el fluido hacia el puerto de salida.

Opciones

  • Rotores bilobulares
  • SRU montada en una placa base completa con acoplamiento, protector, motorreductor y cubierta para una instalación plug-and-play sencilla
  • Cierres mecánicos sencillos, sencillos con lavado y dobles
  • Cierres mecánicos de distintos materiales para adaptarse al fluido bombeado y/o a los requisitos de la aplicación
  • Conexiones horizontales o verticales
  • Camisas y asientos de calentamiento/refrigeración
  • Válvula limitadora de presión integrada
  • Entrada rectangular para el trasvase de fluidos de alta viscosidad
  • Trazabilidad de materiales según EN10204 3.1
  • Conformidad ATEX

Bomba lobular rotativa - principio de funcionamiento

El movimiento de los rotores contrarrotatorios crea un vacío parcial que permite que la presión atmosférica u otras presiones externas fuercen la entrada de fluido en la cámara de la bomba. Al girar los rotores, se forma una cavidad en expansión que se llena de fluido. Al desacoplarse las palas, cada una de ellas forma una cavidad. Al engranar las palas del rotor, la cavidad disminuye y el fluido se desplaza hacia el orificio de salida.
