Intercambiadores de calor de placas con juntas para aplicaciones marinas
Alfa Laval ha desarrollado tecnología de transferencia de calor durante más de 80 años y ha estado activa en la industria marina por más de un siglo. Con base en esa vasta experiencia, nuestros ingenieros han diseñado intercambiadores de calor de placas con juntas que establecen nuevos estándares, no solo en cuanto a confiabilidad, sino también en rendimiento térmico y facilidad de mantenimiento.
La línea de intercambiadores de calor de placas más moderna de la industria marina
- Fiabilidad superior y eficiencia energética (OmegaPort™ y FlexFlow™)
- Tamaño y espacio reducido (diseño CompactFrame™)
- Ensuciamiento mínimo (área de distribución CurveFlow™)
- Instalación y mantenimiento sencillos (sistema de alineación de cinco puntos)
- Cadena de suministro y producción global optimizadas para una huella ambiental mínima
Adecuados para cualquier tipo de embarcación, los intercambiadores de calor de placas con juntas de Alfa Laval destacan en aplicaciones que van desde calefacción y enfriamiento general hasta recuperación de calor, condensación y evaporación. Ya sea como enfriadores centrales en la sala de máquinas o para calefacción con glicol a bordo de unidades flotantes de suministro y regasificación (FSRU), sus innovadoras características elevan la fiabilidad a un nuevo nivel y reducen el tiempo y esfuerzo de mantenimiento. Por encima de todo, su diseño minimiza el ensuciamiento y maximiza la transferencia de calor, garantizando así la mayor eficiencia energética posible.
Conozca más sobre CompactFrame™, CurveFlow™,
el sistema de alineación de cinco puntos y otras características que marcan la diferencia

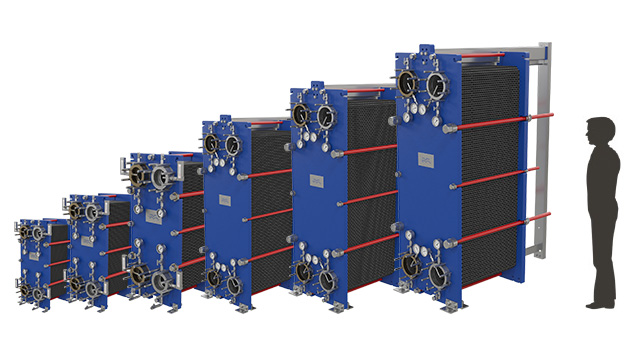

Productos clave

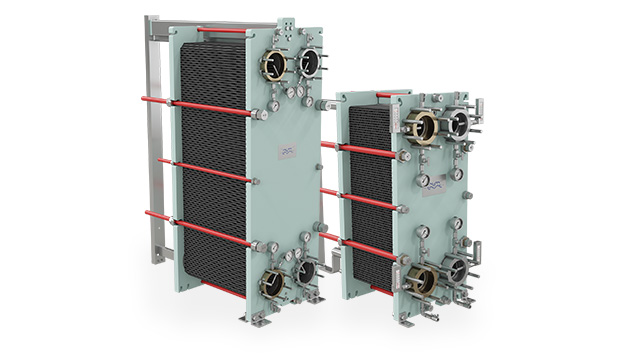

Intercambiadores de calor de placas con juntas para la sala de máquinas (refrigeradores centrales)
| T6 DN 60 |
T10 DN 100 |
T15 DN 150 |
T21 DN 200 |
T25 DN 250 |
T35 DN 350 |
|
|---|---|---|---|---|---|---|
| H (mm) | 890 | 1054 | 1833/1781 | 2082 | 2761 | 2875 |
| W (mm) | 320 | 470 | 610/650 | 755 | 913 | 1174 |
|
Temperature (oC) |
0 to 150 |
0 to 150 |
0 to 180 |
0 to 100 |
0 to 100 |
0 to 100 |
|
Pressure (bar) |
16 |
16 |
16 |
10 |
10 |
8 |
| Max flow rate (m3/h) | 60 | 160 | 370 | 650 | 1000 | 1970 |
| Capacity (kW) – water duty with LMTD 6 | 800 | 3 000 | 9 000 | 18 000 | 28 000 | 35 000 |

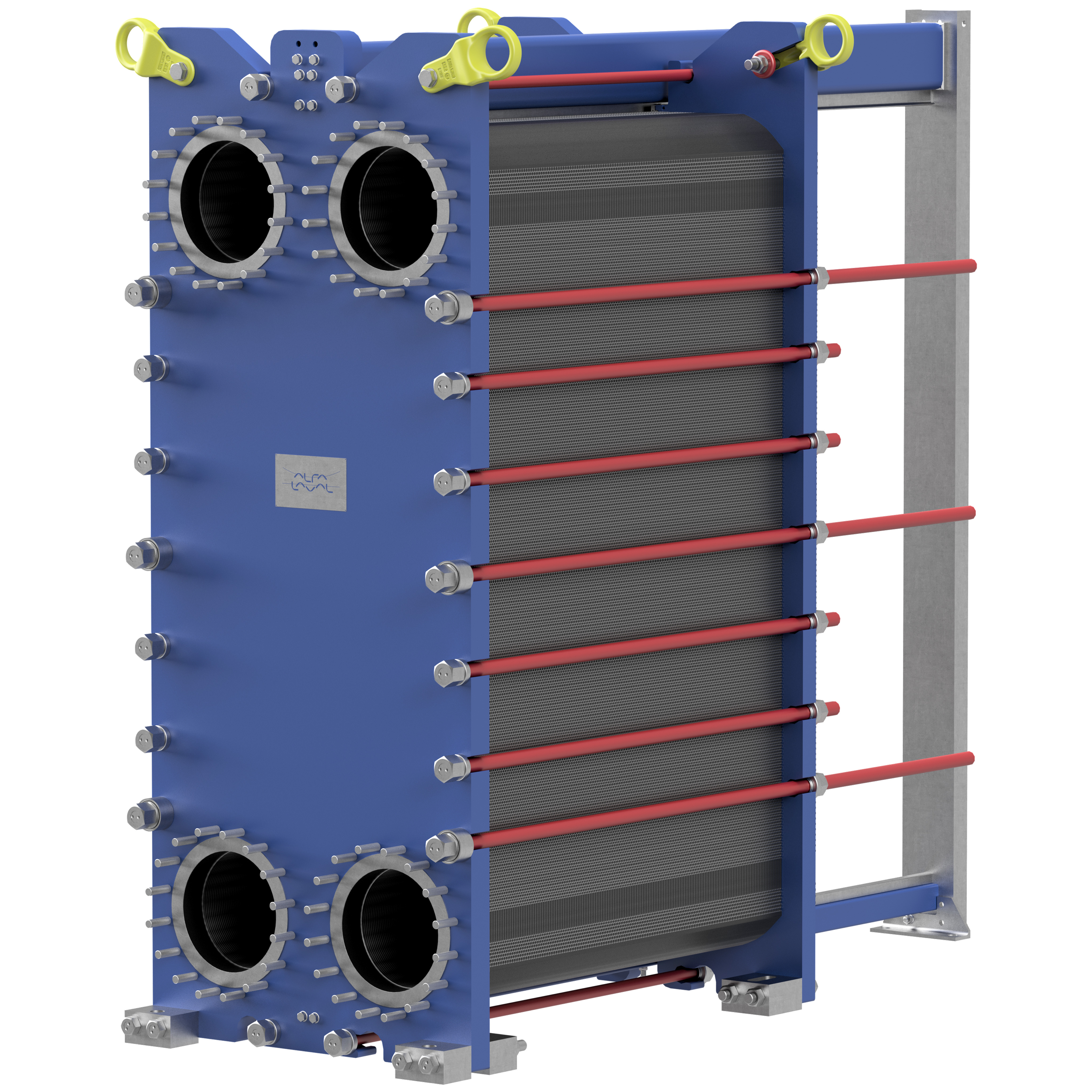

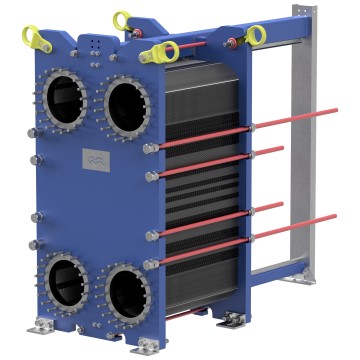

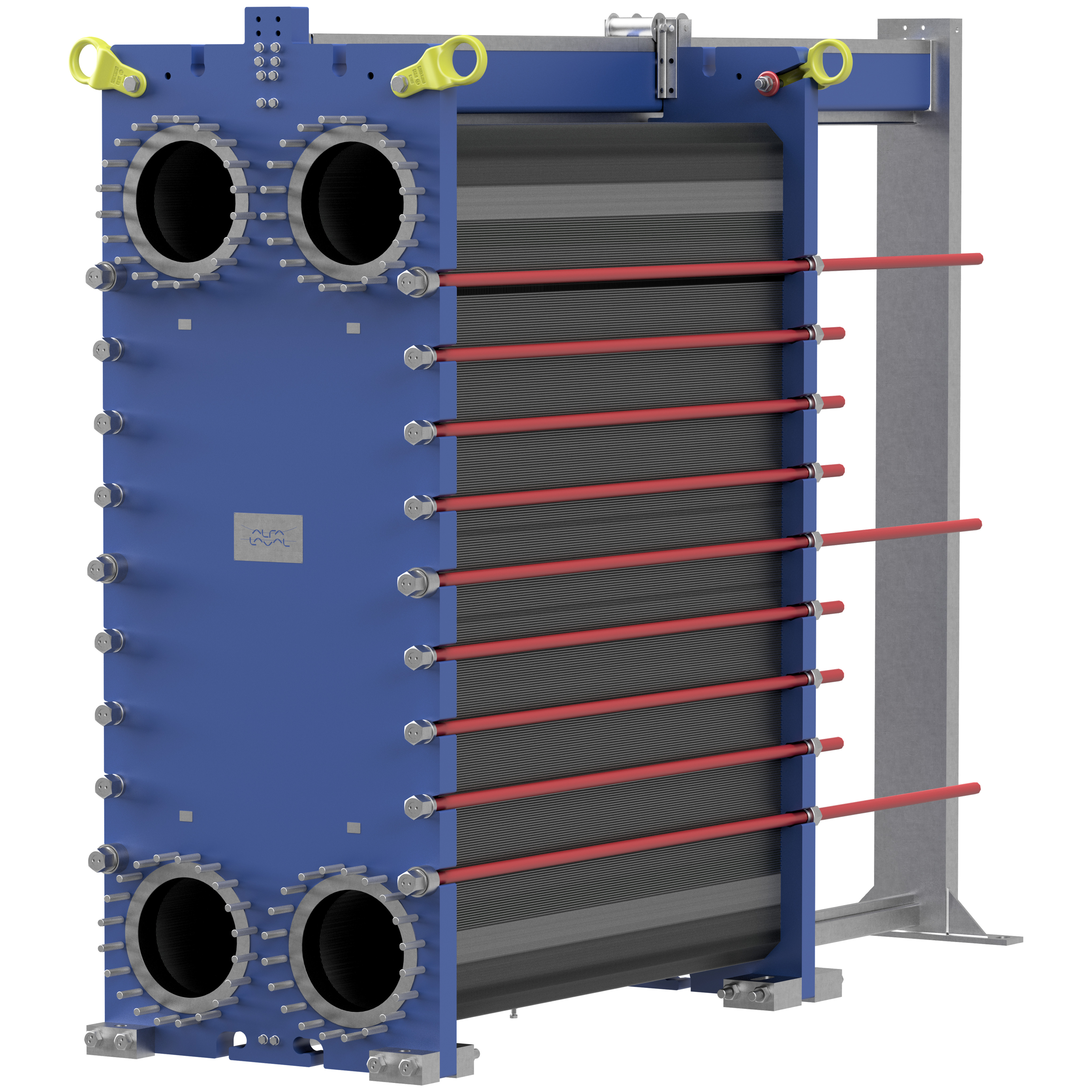

Intercambiadores de calor de placas con juntas marinos XL para calefacción con glicol a bordo de Unidades Flotantes de Almacenamiento y Regasificación (FSRU)
|
|
|
|
|
|
TS45 |
T45 |
T50 |
|
|
H (mm)* |
2745 |
3540 |
4010 |
|
W (mm)* |
1430 |
1420 |
1550 |
|
Temperature (oC) |
- 50 to 150 |
-50 to 150 |
- 50 to 150 |
|
Pressure (bar) |
15 |
15 |
16 |
|
Max flow rate (m3/h) |
2 000 |
3 200 |
4 400 |
|
Capacity (kW) – water duty with LMTD 6 |
45 000 |
45 000 |
55 000 |
*Frame plate
Cómo funciona
El área de transferencia de calor de un intercambiador de calor de placas con juntas consiste en una serie de placas corrugadas, ensambladas entre una estructura y placas de presión para retener la presión. Las juntas actúan como sellos entre las placas. Los fluidos normalmente fluyen en contracorriente a través del intercambiador, lo que proporciona el rendimiento térmico más eficiente y permite una diferencia de temperatura muy estrecha, es decir, una diferencia mínima entre el medio de proceso a la salida y el medio de servicio a la entrada.
Intercambiador de calor de placas y marcos con juntas para líquidos de Alfa Laval
Características que marcan la diferencia
La línea Industrial está equipada con funciones que convierten a esta familia de alto rendimiento en verdaderos caballos de batalla eficientes y confiables, fáciles de mantener y dar servicio durante todo su ciclo de vida.
Para mayor eficiencia
Al mejorar la eficiencia de su intercambiador de calor, puede maximizar la producción y minimizar el consumo de energía, lo que reduce sus costos energéticos y mejora su huella ambiental.
Vea las animaciones del producto a continuación o consulte más información y escuche a nuestros expertos técnicos.
CurveFlow™
distribution area
Mejora el flujo del medio y minimiza el riesgo de incrustaciones.
OmegaPort™
Orificios no circulares
Mejora el flujo del medio y la eficiencia térmica.
FlexFlow™
Diseño de placas
Mejora la eficiencia térmica y optimiza el aprovechamiento de la caída de presión.
Para mayor confiabilidad
Siempre buscamos aumentar la confiabilidad en cada aspecto de nuestros intercambiadores de calor de placas con juntas.
Nos enfocamos en diseños duraderos, basados en materiales robustos y procesos de fabricación seguros.
Consulta las animaciones de producto a continuación o accede a más información y escucha a nuestros expertos técnicos.
PowerArc™
Divisor de patrón de placas
Mejora la rigidez de la placa para una mayor vida útil.
Alineación de cinco puntos
Garantiza un posicionamiento confiable de las placas y facilita el mantenimiento en unidades de gran tamaño.
SteerLock™
Alineación de placas
Garantiza un posicionamiento confiable de las placas y un mantenimiento sencillo.
Facilidad de mantenimiento
El diseño de placas y bastidor con juntas permite una apertura y cierre sencillos, lo que facilita la inspección y el mantenimiento sin complicaciones. Además, permite adaptar fácilmente la unidad a nuevas condiciones de proceso.
Consulta las animaciones del producto a continuación o accede a más información y escucha a nuestros expertos técnicos.
ClipGrip™
gasket attachment
Ensures perfect seal and trouble-free maintenance.
Rodillo en forma de T
Proporciona una unidad inferior fácil de mantener.
Cajas de rodamientos
Garantizan una unidad fácil de abrir para un mantenimiento más fluido y eficiente.
Bastidor compacto
Facilita el mantenimiento y minimiza el espacio requerido para el servicio.
