WideGap

Los intercambiadores de calor de placas y bastidor con juntas Alfa Laval WideGap son adecuados para fluidos fibrosos y fluidos que contienen partículas gruesas. Las aplicaciones típicas de los intercambiadores de calor Alfa Laval WideGap son los procesos del azúcar, el bioetanol y la pasta y el papel. Dependiendo de la aplicación, los intercambiadores WideGap pueden configurarse con canales anchos o anchos-estrechos. Esto hace que las unidades sean adecuadas para tareas de calentamiento.

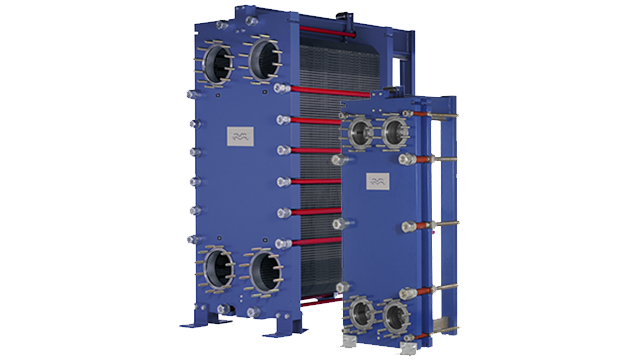

widegap left side transp 640x360

A medida

Alfa Laval WideGap está hecho a medida para la manipulación de fluidos fibrosos y fluidos que contienen partículas gruesas. El diseño de puerto liso garantiza que las fibras no se atasquen en la entrada.

Equipados con características bien diseñadas, los intercambiadores de calor Alfa Laval WideGap son fáciles de mantener y tienen una larga vida útil. Algunas de las características disponibles incluyen:

  • Junta ClipGrip™ - una junta sin pegamento con una alineación superior que garantiza un sellado perfecto y un mantenimiento sin problemas.
  • Junta encolada - un pegamento epoxi de dos componentes, curado al horno, mantiene la junta en su sitio durante cualquier condición de limpieza posible.

Además, el rodillo de la placa de presión, las cajas de cojinetes en los pernos de apriete y el sistema de alineación de 5 puntos con colgadores reforzados hacen que abrir y cerrar el intercambiador de calor sea rápido y sencillo, sin necesidad de herramientas pesadas ni riesgo de dañar las placas.

Alfa Laval WideGap es rápido y fácil de modificar si cambian los parámetros del proceso. La experiencia de nuestro equipo y la disponibilidad de piezas le aportan tranquilidad.

Tranquilidad

Alfa Laval en el mundo servicio global  nunca está lejos.

Características y ventajas

  • Máximo tiempo de funcionamiento para aplicaciones de ensuciamiento
  • Alta eficiencia energética
  • Configuración flexible
  • Alta capacidad de servicio
  • Acceso a la red de servicio global de Alfa Laval

Cómo funciona

El área de transferencia de calor de un intercambiador de calor de placas y marcos con juntas consiste en una serie de placas corrugadas, ensambladas entre el marco y las placas de presión, que retienen la presión de diseño. El sellado entre las placas está hecho de juntas. Para obtener el más alto rendimiento térmico y para permitir un enfoque de temperatura muy cercana, los fluidos normalmente pasan a contracorriente a través del intercambiador de calor. El intercambiador de calor WideGap está hecho a medida para manejar fluidos fibrosos, fluidos altamente viscosos y fluidos que contienen partículas gruesas. Debido al diseño de la placa y la profundidad de prensado, estos fluidos fluyen fácilmente a través del intercambiador de calor.

La alta turbulencia de flujo entre las placas da como resultado una mayor transferencia de calor; Sin embargo, la consecuencia es la caída de presión. Nuestros ingenieros de diseño térmico lo ayudarán a diseñar y seleccionar el modelo y la configuración adecuados para las necesidades de su aplicación, a la vez que brindan el máximo rendimiento térmico y minimizan la caída de presión.

El intercambiador de calor WideGap se puede configurar de muchas maneras. Los canales pueden tener un espacio ancho / ancho o un espacio ancho / estrecho con diferentes espacios de canal. Los intercambiadores de calor de WideGap se configuran generalmente como múltiples pases para garantizar suficiente turbulencia.

Liquid/Liquid GPHE

Steam Heater GPHE

2-pass GPHE
