Aalborg EGR-HPE
Alfa Laval Aalborg EGR-HPE es un economizador de alta presión único para la recuperación del calor residual de EGR en un sistema de motor con recirculación de gases de escape (EGR).
Desarrollado en estrecha colaboración con MAN Diesel & Turbo, está diseñado específicamente para las condiciones más duras que se dan en el circuito de EGR. Al aprovechar las temperaturas más elevadas de los gases de escape, genera un ahorro de energía superior al que ya proporciona la EGR para el cumplimiento de la normativa Tier III sobre NOx.
Aplicación
El EGR-HPE de Aalborg recupera energía calorífica residual en el circuito de EGR que, de otro modo, pasaría por alto el sistema de recuperación de calor residual. Dado que la EGR devuelve alrededor del 30% de los gases de escape al motor, sólo el 70% restante llega a la caldera tradicional de gases de escape después del turbocompresor.
Como parte del circuito de EGR, el EGR-HPE de Aalborg recupera más energía de la que era posible hasta ahora. El EGR-HPE de Aalborg, encerrado en una carcasa a presión y situado en línea antes de las toberas de pulverización previa de la EGR, tiene acceso a temperaturas mucho más elevadas que un economizador tradicional.
Por lo tanto, puede aumentar la eficiencia global de múltiples maneras.
Ventajas de Aalborg EGR-HPE

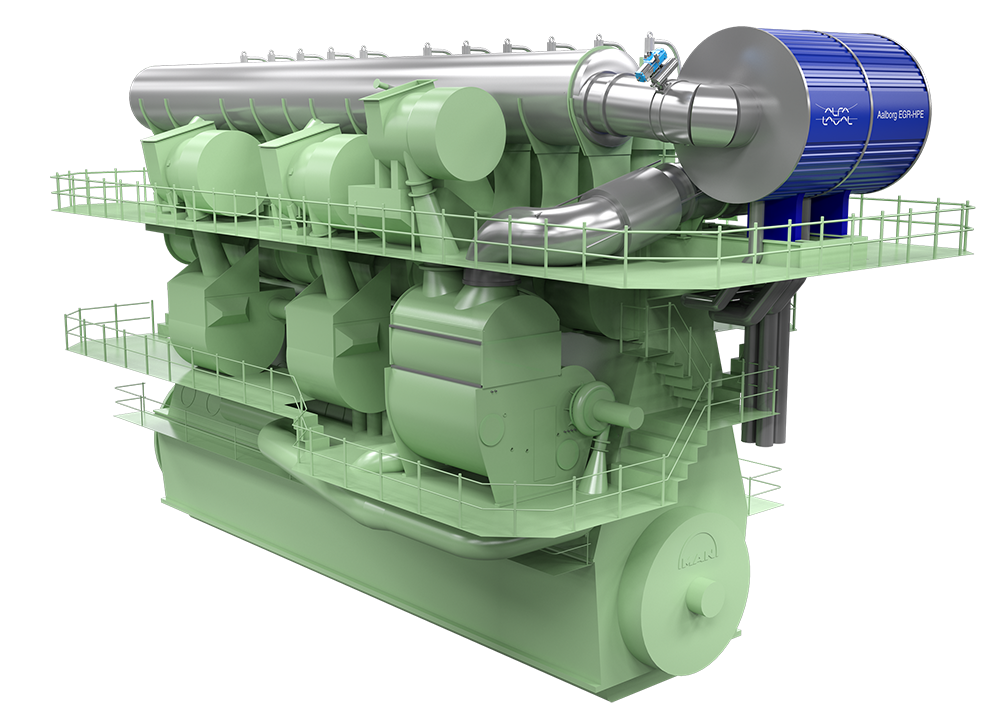

El EGR-HPE de Aalborg ocupa un espacio mínimo y está totalmente integrado con el motor ya en el fabricante del motor. Ligero, compacto y autolimpiable gracias a la alta velocidad de flujo, convierte el cumplimiento de las normativas en beneficios al asegurar:
- Vapor de servicio de alta calidad
- Temperaturas de vapor de 400 °C
- Gran aumento de la generación de potencia de la turbina
- Recuperación eficaz del calor residual con cargas de motor más bajas
Cómo funciona
Ejemplos de configuración

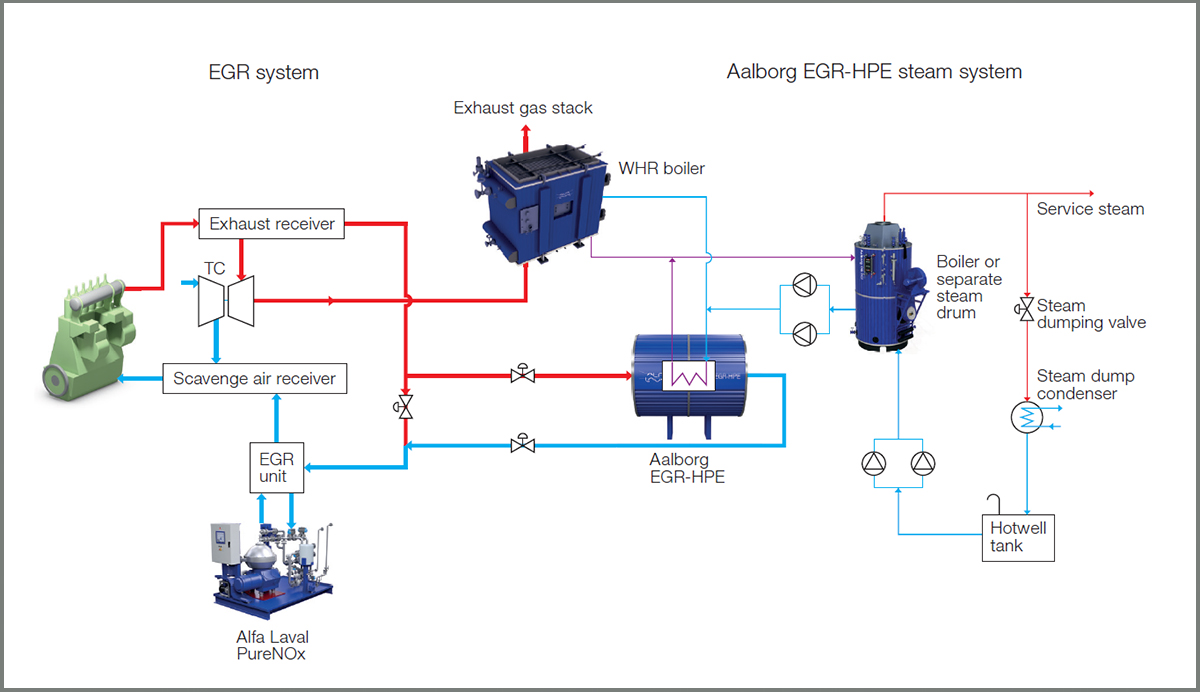

Producción de vapor de servicio
El Aalborg EGR-HPE puede utilizarse como complemento de la caldera/economizador tradicional en la producción de vapor de servicio. En este caso, el Aalborg EGR-HPE comprende únicamente la sección del evaporador. El resultado es un vapor saturado adicional comparable al del economizador tradicional, pero con una instalación muy sencilla y rentable.

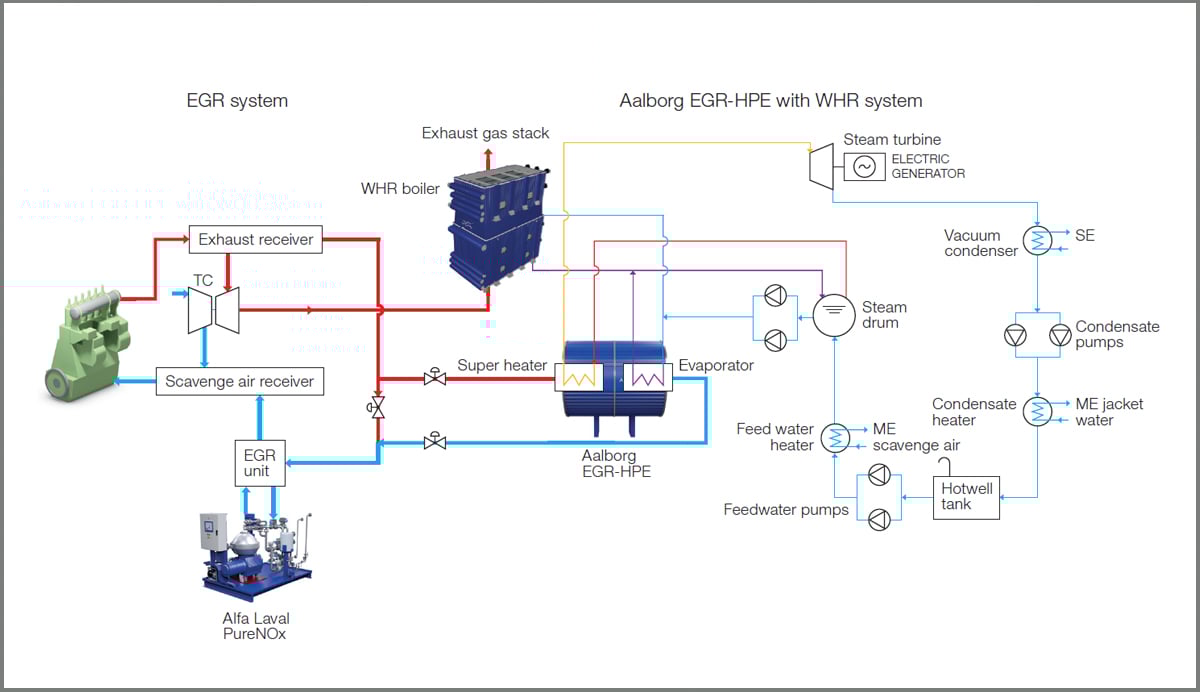

Recuperación del calor residual
El EGR-HPE de Aalborg puede integrarse con el sistema tradicional de recuperación de calor residual (WHR) mediante un tambor de vapor compartido. Con la salida del economizador tradicional alimentando el tambor compartido, el Aalborg EGR-HPE produce un vapor de altísima calidad que aumenta el rendimiento de la turbina de vapor. Esto hace que la recuperación del calor residual resulte beneficiosa con cargas de motor más bajas, creando la posibilidad de una vaporización aún más lenta.
Integración Aalborg EGR-HPE
Cuando el EGR-HPE de Aalborg se integra en la producción de vapor, el sistema puede construirse para aprovechar al máximo toda la energía térmica de los gases de escape. Esto no sólo reducirá el consumo de combustible y la huella de carbono, sino que también garantizará que los demás productores de vapor reciban un diseño optimizado. Alfa Laval puede gestionar todo el proceso, desde el diseño hasta la producción, garantizando la perfecta integración del Aalborg EGR-HPE en el servicio o en la producción de vapor sobrecalentado.

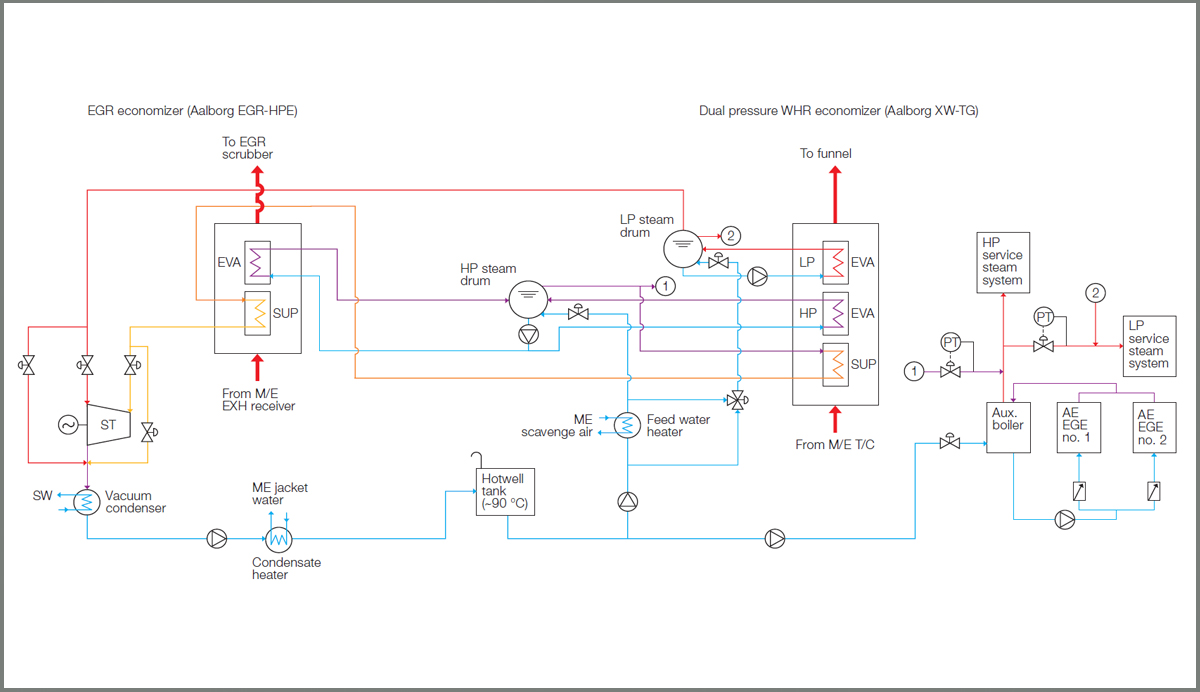

A continuación puede verse un ejemplo de integración del Aalborg EGR-HPE en el sistema de recuperación de calor residual (WHR).
