Aalborg AV-6N

La AV-6N de Aalborg es una caldera robusta y altamente eficiente con tubos de agua refrigerada diseñada para mejorar la eficiencia global de una planta maximizando la recuperación de calor de los gases de escape. Está pensada para la producción de vapor y/o agua caliente.

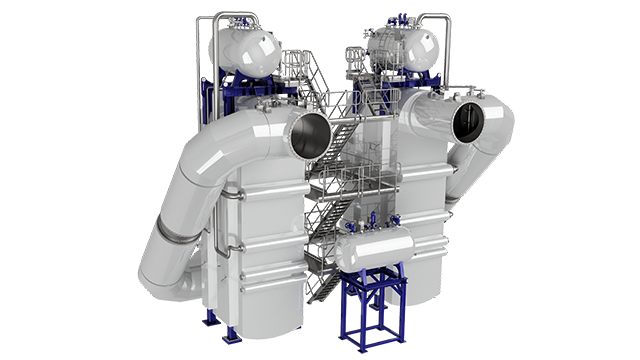

AV6N boilers 640x360

La caldera Aalborg AV-6N está construida para recuperar calor de motores diésel, motores de gas u otras fuentes.

El diseño compacto y flexible de la caldera, que facilita su instalación, también permite su limpieza durante el funcionamiento, lo que minimiza las paradas del motor y aumenta la disponibilidad de la planta.

En la configuración de vapor estándar se utiliza circulación natural, con las consiguientes ventajas de fiabilidad, seguridad y eficiencia energética, aunque también están disponibles modelos tradicionales de circulación forzada si se solicitan específicamente.

Diseñada con una superficie de calentamiento ampliada, la AV-6N es compacta y rentable. La posibilidad de limpieza durante el funcionamiento minimiza la necesidad de paradas del motor y aumenta la disponibilidad general de la planta.

Ventajas para el cliente con la AV-6N

  • Diseño probado basado en cientos de referencias de funcionamiento
  • Alta eficiencia; menos emisiones de CO2
  • Circulación natural; alta disponibilidad, bajos costes operativos y de mantenimiento
  • Resistente a las vibraciones
  • Fácil de limpiar
  • Superficie de calentamiento compacta, optimizable para diferentes aplicaciones
  • Ocupa poco espacio y es ligera
  • El reducido volumen de agua en el interior de la caldera le permite responder rápidamente a los cambios de carga
  • Libertad de alcance; montada en taller o con un margen máximo para la subcontratación local (p. ej., aislamientos, plataformas, tuberías de interconexión, preinstalación de componentes, etc.)
  • Concepto de suministro rentable estandarizado con plazos de entrega cortos
  • A medida para requisitos específicos

Datos de diseño

  • Potencia del motor: Sin límite, dependiendo del motor
  • Tipo de combustible del motor: Aceite ligero, biocombustible líquido, fuel pesado, gas natural
  • Caudal de gases de escape: Sin límites
  • Temperatura de los gases de escape: Estándar hasta 530 ºC
  • Presión de vapor/agua de funcionamiento: Normalmente 5-30 bar(g), máx. 65 bar(g)
  • Temperatura vapor/agua:Estándar hasta 400 ºC
  • Circulación natural de serie - forzada bajo demanda especial
  • Punto de pinzamiento: Típico 15 - 20 ºC

Cómo funciona

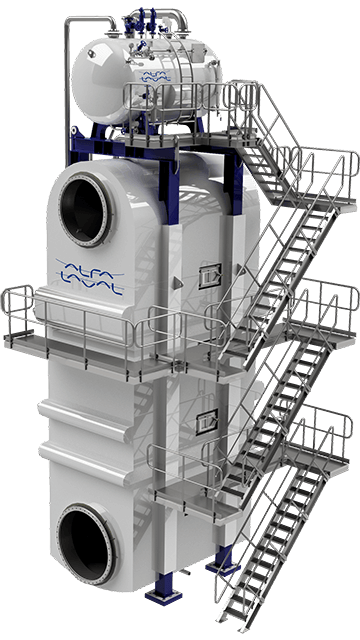

Construcción de caldera única

La exclusiva disposición de los soportes sin placas extremas, mejorada mediante análisis informatizados, garantiza una estructura de caldera sin vibraciones ni tensiones térmicas que soporta incluso las condiciones de funcionamiento más exigentes de las aplicaciones de recuperación de calor basadas en motores.

Circulación natural fiable

Como estándar para aplicaciones de vapor, Alfa Laval Aalborg ofrece soluciones fiables de circulación natural sin necesidad de bombas de circulación que proporcionan las siguientes ventajas:

  • Fiabilidad
  • Menor riesgo de incendio por hollín
  • Menor consumo de energía
  • Rentabilidad
  • Rápida instalación in situ
  • Reducción de los trabajos de cimentación y minimización de las tuberías y el cableado
  • Ocupa poco espacio

También existen calderas tradicionales de circulación forzada.

Fácil de limpiar

La disposición tubular de la superficie calefactora de la AV-6N garantiza un fácil mantenimiento y servicio. Las calderas AV-6N pueden limpiarse durante el funcionamiento, lo que reduce la necesidad de parar el motor. Además de los sopladores de hollín de vapor estándar de alta eficiencia, también puede aplicarse un soplador de aire.

Calefacción de agua caliente gratuita

La caldera de gases de escape AV-6H es una caldera acuotubular para la recuperación de calor, normalmente después del motor de gas. La caldera se presenta en un módulo de diseño horizontal y montaje compacto en taller. Es fácil y rápida de instalar y permite un acceso máximo para un mantenimiento y servicio cómodos.

  • Diseño de contra corriente de alta eficiencia para el calentamiento de agua caliente
  • Diseño probado para garantizar una limpieza eficaz y rápida de los residuos condensados de aceite lubricante (en aplicaciones con motores de gas)
  • Diseño compacto y flexible con área de servicio transitable integrada
  • Peso operativo reducido
  • Bolsillos de gas minimizados
