OptiLobe

Hoe werkt de OptiLobe verdringerpomp met draaizuigers

Profiteer van deze technologische kenmerken waarmee Alfa Laval OptiLobe lobbenpompen waarde toevoegen aan uw processen.

• Een robuust platform, een geavanceerd afdichtingsontwerp en robuuste lagers met een lange levensduur dragen bij aan meer uptime en hogere productiviteit.

• Echt front-loading, zelfuithardende afdichtingen met afdichtingsvlakken direct in contact met de media zorgen voor superieure reinigbaarheid en smering, waardoor de levensduur van de afdichting wordt verlengd.

• Asondersteuning bestaatuit een stijf lagerhuis uit één stuk en heavy-duty L10 kegellagers met een minimale levensduur van 20.000 uur. Dit draagt bij aan een stabiele asretentie en een evenwichtigere belasting, waardoor het risico op contact met de pompkop wordt verkleind, terwijl er minder onderhoud nodig is en de bedrijfstijd toeneemt.
• Optionele verwarm-/koelfrontdeksels voor processen, zoals suikeroplossingen, boter en margarine, marmelades, body butter, gels en lotions, waarbij producten de neiging hebben uit te harden bij lage temperaturen.

Door de fabriek ingestelde vulringen maken het vervangen van de rotor eenvoudig zonder afstelling of opnieuw afstellen. Vervanging van onderdelen, indien nodig, is ook vereenvoudigd; uiterst nauwkeurige componenten zijn uitwisselbaar voor pompen van dezelfde grootte.

OptiLobe lobbenpompen zijn verkrijgbaar met 10 verschillende pompkopverplaatsingen op basis van vijf verschillende versnellingsbakmodules, debieten tot 77 m3/u, drukverschil tot 8 bar, mediatemperaturen tot 130°Cen poortgrootte van 25 tot 100 mm in diameter.

Een tandwieloverbrenging in de pompversnellingsbak drijft de rotoren aan en zorgt voor nauwkeurige synchronisatie van de drielobbige rotoren.

De beweging van de tegengesteld draaiende rotoren creëert een gedeeltelijk vacuüm waardoor atmosferische druk of andere externe druk vloeistof in de pompkamer kan persen. Terwijl de rotoren draaien, vormt zich een uitzettende holte die zich vult met vloeistof. Terwijl de bladen loskomen, vormt elke verblijfplaats een holte. Terwijl de rotorbladen aangrijpen, wordt de holte kleiner en wordt vloeistof verplaatst naar de uitlaatpoort.

Verwarmen/koelen frontplaten voor processen waarbij producten de neiging hebben om uit te harden bij lage temperaturen.

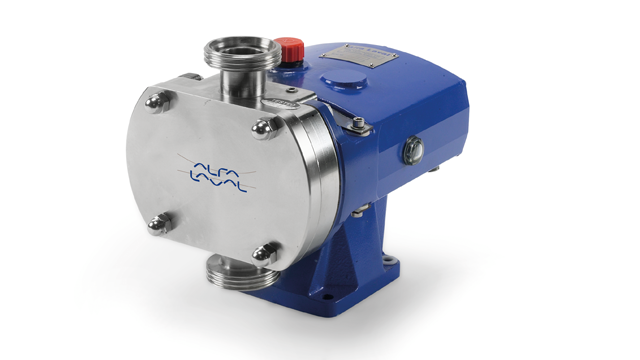

Alfa Laval lobbenpompen zijn verdringerpompen met rotorhuis, rotorhuisdeksel, rotoren, rotormoeren, assen, tandwielkast en asafdichtingen en elastomeren. De pompen werken zonder interne contactdelen in de pompkop.

De OptiLobe kan worden geleverd als een pomp met blote as of gemonteerd op een grondplaat, compleet met koppeling, beschermkap, tandwielmotor en beschermkap voor eenvoudige plug-and-play-installatie.

De standaard constructiematerialen zijn 316L roestvrij staal voor alle natte delen, alle roestvrijstalen buitenkant en EPDM voor alle product-natte elastomeren. EasyFit-asafdichtingen worden volledig aan de voorzijde geladen en uiterst nauwkeurige machinecomponenten zijn uitwisselbaar voor pompen van dezelfde grootte.

Daarnaast produceert Alfa Laval alle pomponderdelen, inclusief het rotorhuis en de uiterst nauwkeurige rotoren. Dit vergemakkelijkt het onderhoud en resulteert in volledige uitwisselbaarheid van reserveonderdelen.
